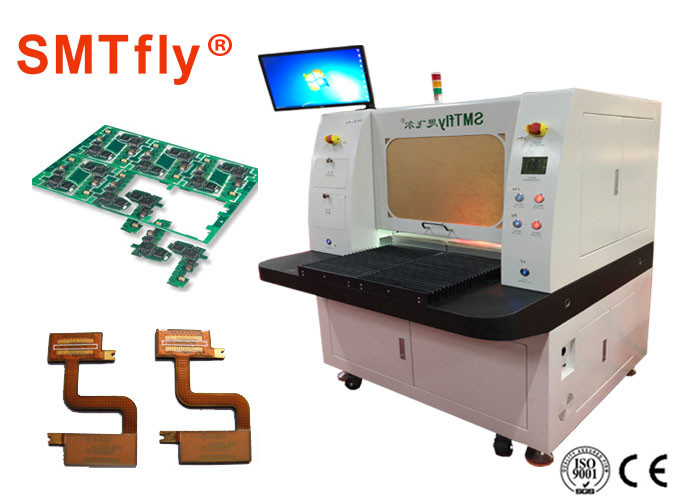

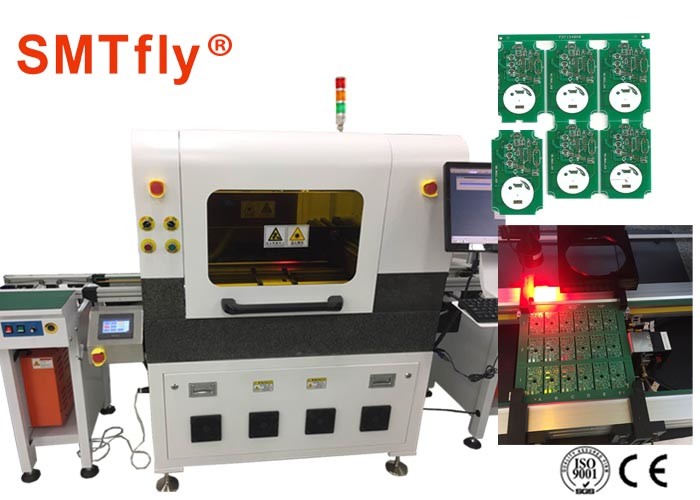

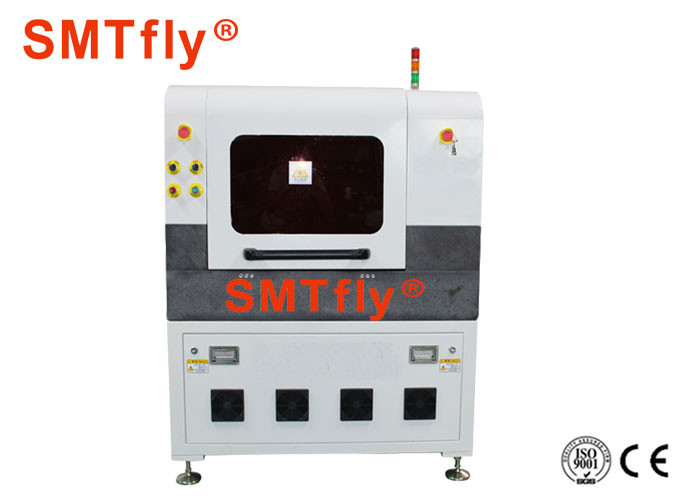

17W de UVseparator van Laserpcb voor Precisieknipsel van Complexe Contouren

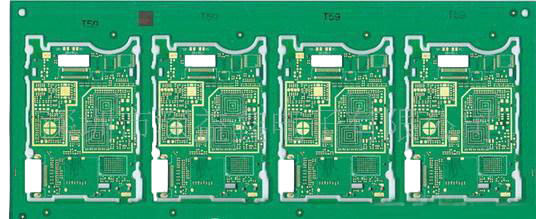

Van PCB de depaneling (singulation) de de lasermachines en systemen hebben populariteit over recente jaren bereikt. Mechanische depanaling/singulation wordt gedaan met het verpletteren, matrijzenknipsel, en het dobbelen zaagmethodes. Nochtans, aangezien de raad kleiner wordt, dunner, flexibel, en meer verfijnd, veroorzaken die methodes meer overdreven mechanische spanning aan de delen. De grote raad met zware substraten absorbeert deze spanningen beter, terwijl deze die methodes op ooit-krimpt en complexe raad worden gebruikt in breuk kunnen resulteren. Dit brengt lagere productie, samen met de toegevoegde kosten om te bewerken en afvalverwijdering verbonden aan mechanische methodes.

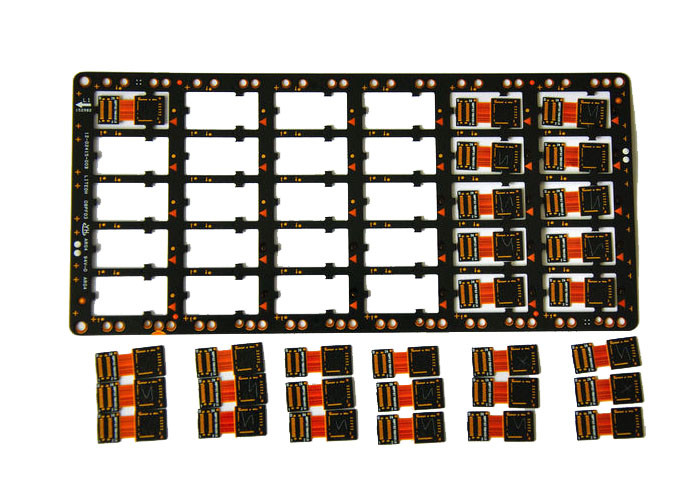

Meer en meer, worden de flexibele kringen gevonden in de PCB-industrie, en zij geven blijk ook van uitdagingen aan de oude methodes. De gevoelige systemen verblijven op deze raad en de niet-lasermethodes worstelen om hen te snijden zonder het gevoelige schakelschema te beschadigen. Een niet-contact depaneling methode wordt vereist en de lasers verstrekken een hoogst nauwkeurige manier van singulation zonder enig risico om hen, ongeacht substraat te berokkenen.
Specificatie
| Laserklasse | 1 |
| Max. werkplaats (X x-y x Z) | 300 mm x 300 mm x 11 mm |
| Max. erkenningsgebied (x-y X) | 300 mm x 300 mm |
| Max. materiële grootte (x-y X) | 350 mm x 350 mm |
| Gegevensinvoerformaten | Gerber, x-Gerber, DXF, HPGL, |
| Max. die snelheid structureren | Hangt van toepassing af |
| Het plaatsen nauwkeurigheid | ± 25 μm (1 Mil) |
| Diameter van geconcentreerde laserstraal | 20 μm (0,8 Mil) |
| Lasergolflengte | 355 NM |
| Systeemdimensies (W x H x D) | 1000mm*940mm *1520 mm |
| Gewicht | ~ 450 kg (990 pond) |
| Exploitatievoorwaarden | |
| Voeding | 230 VAC, 50-60 Herz, kVA 3 |
| Het koelen | Luchtgekoeld (het interne water-air koelen) |
| Omgevingstemperatuur | 22 °C ± 2 °C @ ± 25 °C μm/22 ± 6 °C @ ± 50 μm (71,6 °F ± 3,6 °F @ °F 1 Mil/71,6 ± 10,8 °F @ 2 Mil) |
| Vochtigheid | < 60=""> |
| Vereiste toebehoren | Uitlaateenheid |
Waarom ons
1. Ingenieurs beschikbaar aan overzee de dienstmachines.
De ingenieurs zijn beschikbaar om naar freignlanden worden gestuurd om machines opleiding te doen en technische ondersteuning aan te bieden.
2. Één jaargarantie voor de machines behalve toebehoren.
De robuuste kaderbouw en de Japanse staalbladen verkregen goed schatten en langs erkend en overzee cliënten. Wij bieden delen voor vervanging onder garantie kosteloos aan, moeten de cliënten slechts vrachtlast dragen.
3. Efficiënte klantenservice.
Wij allemaal samen zijn sterker en wijzer dan om het even wie individueel van ons. Om te slagen, moeten wij verantwoordelijkheid veronderstellen, samenwerken met medevennoten en withdepartments, effectief comminicate met elkaar, bevorderen enthusiam en nemen aan besluitvorming deel. Om seay bereikbaar door klanten te zijn en snelle antwoorden te verstrekken om hun problemen op te lossen en waarde voor klanten tot stand te brengen
4. De rijpe techniek & de voorloper aan proces maken hoog - kwaliteitsmachines.
Als grootste manufactory in Zuid-China, hebben wij 12 jaar ervarings op PCB-separatormachines en solderende machines. PCB-routermachine
Ons R&D-team bevordert onophoudelijk de bestaande machines om de marktontwikkeling tendens te ontmoeten
Ce-goedkeuring
