Printplaat Router CNC PCB Router Scheer Automobiele elektronica
1. Lijst met onderdelen
| I. Hardware | |
| Spindel | KAVO spindel ((Model:4025HY) |
| CCD | Sony 520-lijn industriële camera's |
| LENS | Computa EX2C |
| Schroef. | TBI Precision Ground Ball Screw |
| Gids | HIWIN verruiming Geïmporteerde lineaire geleidingsrails |
| Motor | JiaBao LCF-serie |
| I/O CONTROL CARD | HFC's PCI-9074 |
| De bestuurdercontrolekarte | HFC's PCI-9074 |
| I/O-KAART | PCI-9074-64 stuks/-38 stuks |
| Statisch schoonmaken | STATIC-ST401A-serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Machine-interface | AOC LCD17",Logitech muis |
| 2.software | |
| Controlesysteem | Windows XP Professional (Service3, v.3244) |
| GUI-operatie | Engels Windows XP |
| Programmabewerken | Inline |
| Ziensysteem | CCD AOTU-offset |
| Controlesysteem | F1.2.88 versie |
2. Parameters
| Over het algemeen | |
| Afmetingen ((W*D*H) | 1370 mm*1650 mm*1450 mm |
| Gewicht | 650 kg |
| Hoogteverschuiving | 60 tot 110 mm |
| Manipulator | |
| Motortype | JiaBao-serie |
| Herhaalbaarheid van de positionering | 0.001 mm |
| Werkgebied van de as (max) | 830 mm*580 mm*50 mm |
| Werkplek | |
| Bevestiging van PCB's | Standaard, specialisatie |
| PCB-laden/laden | handleiding |
| PCB-grootte (maximaal) | 420*360 mm |
| PCB-dikte (maximaal) | 5 mm |
| Bevestiging | |
| Stevigheidsbevestiging | Gebruik cliënt-apparaat |
| Bevestigingsbevestiging | machines en toestellen |
| Spindelmotor | |
| Kracht | 150 W |
| Spindel | 60000 tpm/min |
| Bescherm | zelf/windkoeling |
| Vervangingsmachine | Specialisatie |
| Routing-mogelijkheid | |
| Snijtijd ((max.) | 80 mm/s |
| Rijsnelheid ((max.) | 2500 mm/s |
| Precisie van het snijden | 0.01 mm |
| Vacuümsysteem | |
| Vacuümvermogen | 3.5 kW wisselstroom 380V |
| Vacuüm | Ploom |
| Nutsbedrijven | |
| Kracht | 2.0KW AC380V |
| Luchtvoorziening | 4-6 kg/cm2 |
| Programmeren | |
| Programmabewerken | Inline |
| Bewerken van functies | Lijn, boog, cirkel, U-curve |
| Programmaopslag | HDD |
| Ziensysteem | SONE-kleur CCD |
| freesmachine met versnelling | Auto's |
| Vacuüminstelling | Auto's |
| Operatie-monitors | |
| Indicator | Indicator Machinestoat |
| gereedschapscontrole | Levensduur van het apparaat voor automatische detectie, gebruik van tijdtests |
| Motorbescherming | Met oververhitting, overbelasting, laagspanningsbescherming |
| motoroverbelastingcontrole | Heb overbelasting, de lijn is normaal, laagspanningsbescherming functie |
| Werktuig bruikbare tijd | levensduur van het automatische detectietool, |
| Gegevensstatistiek | Afzonderlijk bordmodel, afzonderlijk tellen, verschillende telmethoden |
| Foutrecord | Software registreert automatisch alle alarmen geheugen van machines |
| III. Nauwkeurigheid | |
| Asprecision | 0.001 mm |
| Snijprecisie | 0.1 mm |
| IV. Veiligheid | |
| Bescherming van het werkgebied | Met vier verzegelde beschermingen |
| Doorsensor | Voor- en achterdeuropensensor met micro-schakelaar (facultatief) |
| Stopteknop voor noodgevallen |
3Kenmerken:
1.X10 zoom-in beeld maakt programmeren gemakkelijker en verhoogt de nauwkeurigheid van puntinstelling.
2.Twee schuiftafels zorgen voor gelijktijdige in- en uitbeweging om de aan- en uitschakeltijd te verkorten voor een betere productiviteit.
3.AUTO MARK offset system.CCD-afbeelding kan het pad of de routing controleren en simuleren om onnodige fouten te verminderen voordat het wordt gesneden.
4.Het heeft routing bit levensduur controle en alarm systeem om de operator te herinneren om routing bits te veranderen wanneer het klaar 120M snijden.middelste 2 mm snijden het tweede freespunt, de laatste 2 mm snijdt het derde freespunt om de levensduur te verlengen.
5.CCD-beeld kan het pad of de routing controleren en simuleren om onnodige fouten te verminderen voordat het wordt gesneden

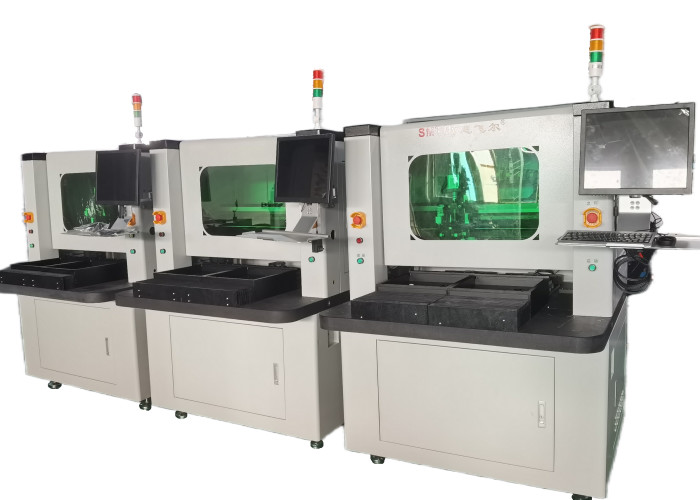

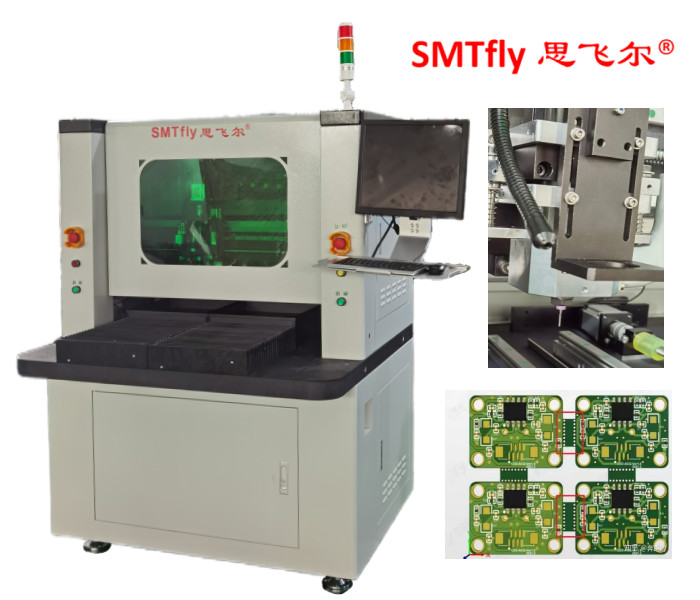

4Foto's:
