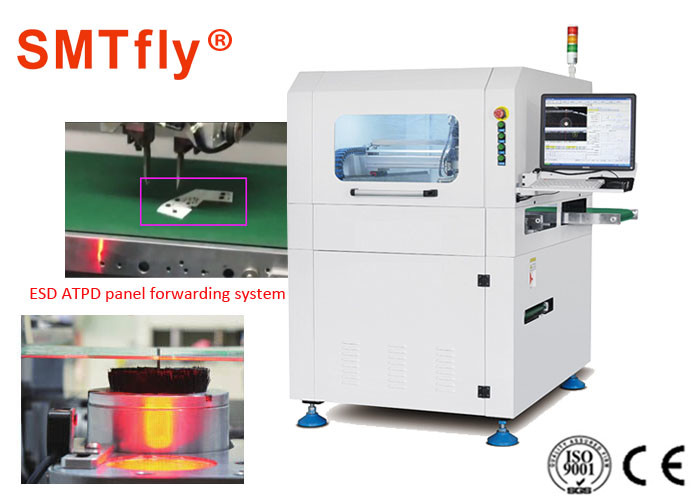

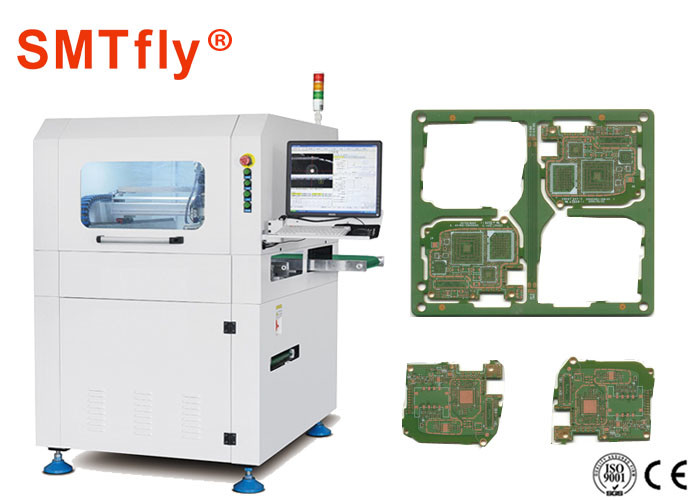

KAVO-de Routerpcb die van As Gealigneerde PCB met Hoog betrouwbaarheids scherp systeem verpletteren, cw-F03
Een online PCB die speciaal wordt gebruikt om PCBA-componenten (paneel) in afzonderlijke delen te snijden, die op rails gemonteerde structuur zonder kaliberknipsel kenmerken. Het kan in productie onmiddellijk worden gezet. Het kenmerken van ESD statische controle, snijdend spanning koppelt terug, en het automatische hulpmiddel die, het kan een hoogste snelheid van 60000 bereiken roteert veranderen. Het controlesysteem op basis van ons RM-systeem wordt ontwikkeld kan de snelle en nauwkeurige programmering die van de klant verzekeren.
Specificatie:
| Model | Cw-F03 |
| Machinegrootte | 1000*1200*1533mm |
| Gewicht | Ong. 1900kgs |
| Maximum PCB-Grootte | 350*350mm |
| PCB-Dikte | 0.46mm |
| Transmissiehoogte | 900±50mm |
| Transmissierichting | Linker - > Juist |
| Transmissiesnelheid | 1500mm/s (maximum) /adjustable |
| Het voeden plaattype | Van de sectie-type het spoor vervoersgids |
| De aanpassing van de spoorbreedte | Automatisch |
| Communicatie signaal van hogere en lagere computers | SMEMA |
| PCB-het Plaatsen | Het hogere en lagere gidsspoor vastklemmen |
| Het plukken systeem | 360°rotary het vastklemmen systeem; 2 groepen vacuümzuigingspijpen hoogstens, 4 groepen ESD riemvervoer/partijpaneel die hoogstens eenheden door:sturen |
| Het snijden spindl/snelheid | Duitsland KAVO, 60,000rpm/min |
| Koeltype | Luchtcompressie |
| ESD controle | Ja |
| Automatische hulpmiddelverandering | Ja |
| De scherpe spanning koppelt terug | Ja |
| De controle van het onderbrekingsblad | Ja |
| Scherpe snelheid | 1-200mm/s |
| Scherpe nauwkeurigheid | ±0.5mm |
| Herhaal het plaatsen nauwkeurigheid | ±0.01mm |
| Gecoördineerde bewegende snelheid | 1000mm/s |
| Uit plaattype | ESD riemvervoer/partijpaneel die eenheid door:sturen |
| Het type van afvalinzameling | Uit van het spoor |
| Procedure programmering | GERBER-de tekeningsinvoer/het Uitgeven programma door visueel systeem |
| Luchtlevering | 5-8kg/cm2 |
| Voeding | AC380V±5%, 50/60Hz, 3KW |
Eigenschappen:
1. Automatische hulpmiddelverandering
2. ESD controle
3. Het snijden stess koppelt terug
4. Automatische productiewijze
5. Aaneenschakeling tussen SPC-het beheers systeem-ERP van de statistiek functionand klant
6. Kan met explosiebestendige functie van stofzuiger worden uitgerust
Voordelen:
Hoog betrouwbaarheids scherp systeem
Roteert de de hoge snelheids belangrijkste as van Duitsland KAVO met een hoogste snelheid van 60000, kenmerkend ESD het statische voltage toezicht en de functies op knipselspanning en het automatische hulpmiddel veranderen terugkoppelen.
Super Vision System
Een nauwkeurig machine visueel systeem dat uit het Duits bestaat die industriële camera, Moritex-Lens en meting-niveau lichtbron veronderstellen; het
steunt alle functies van machine kaliberbepaling, compensatie en het plaatsen, kenmerkend highstablility en anti-disturbance capaciteit.
Automatische hulpmiddelwisselaar
De standaardhulpmiddelwisselaar steunt drie soorten 3.175mm hulpmiddelen, elk waarvan een hoogste ladingscapaciteit van 10 degenen heeft. Het wordt gecombineerd met nauwkeurig het vastklemmen systeem en opheffend systeem; drie assen - X1, Y1 en Z1 van het scherpe mechanisme kunnen hulpmiddel het veranderen realiseren.
Dit model is geschikt voor PCB-raad met malenverbindingen, als u daarin, contacteert ons geinteresseerd bent:
E-mail: sales@dgwill.com
