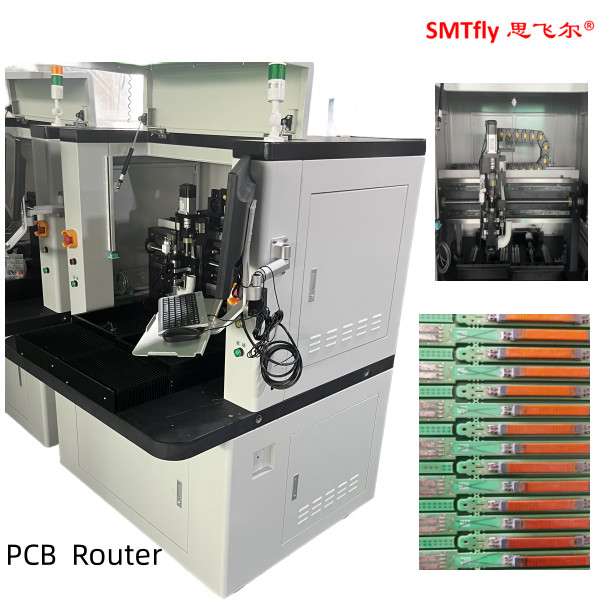

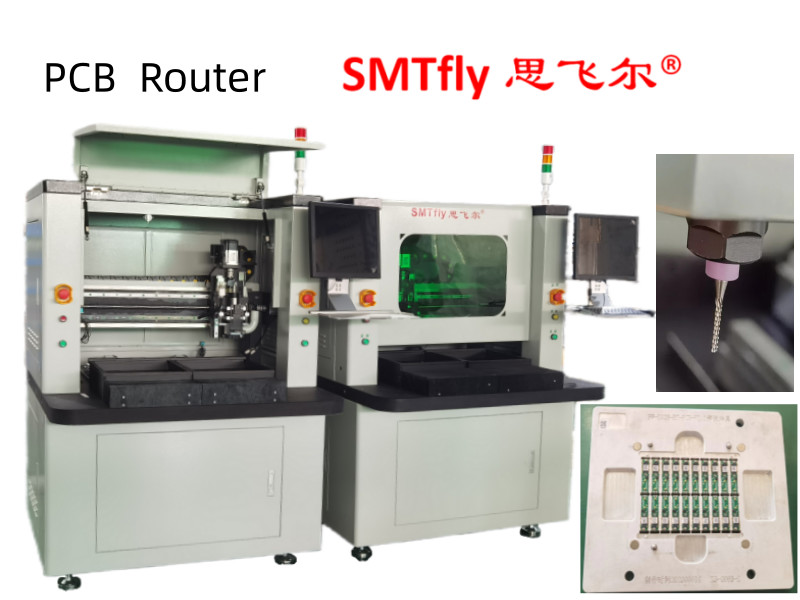

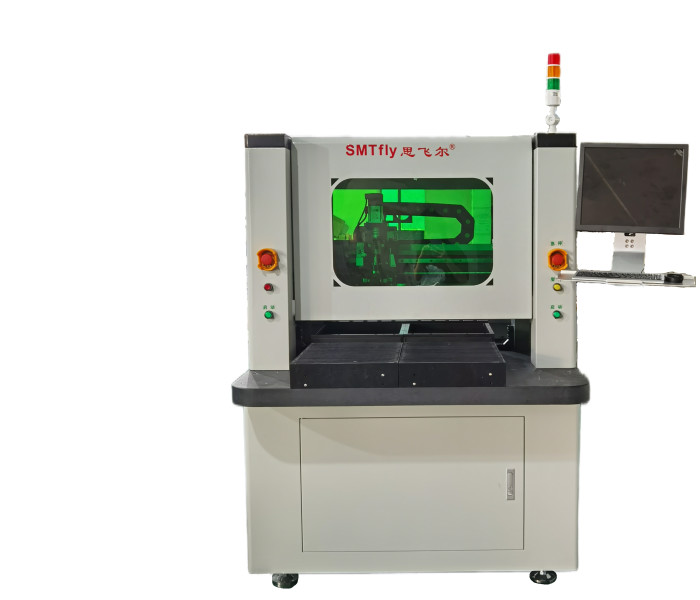

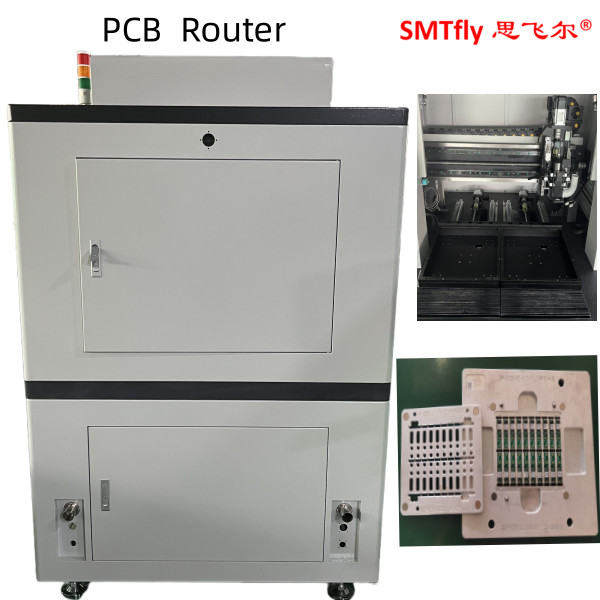

Programmering van hoogprecisie-PCB-routerapparatuur tegen een redelijke prijs
1. Lijst van machineonderdelen
|
I. Hardware |
|
|
Spindel |
Morning Star spindel en omvormer |
|
CCD |
Sony 520-lijn industriële camera's |
|
LENS |
Computa EX2C |
|
Schroef. |
TBI Precision Ground Ball Screw |
|
Gids |
HIWIN verruiming Geïmporteerde lineaire geleidingsrails |
|
Motor |
JiaBao LCF-serie |
|
I/O CONTROL CARD |
HFC's PCI-9074 |
|
De bestuurdercontrolekarte |
HFC's PCI-9074 |
|
I/O-KAART |
PCI-9074-64 stuks/-38 stuks |
|
Statisch schoonmaken |
STATIC-ST401A-serie |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
Machine-interface |
AOC LCD17",Logitech muis |
|
2.software |
|
|
Controlesysteem |
Windows XP Professional (Service3, v.3244) |
|
GUI-operatie |
Chinese Windows XP |
|
Programmabewerken |
Inline |
|
Ziensysteem |
CCD AOTU-offset |
|
Controlesysteem |
F1.0.2 versie |
2. Prestatieparameters
|
Over het algemeen |
|
|
Afmetingen ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Gewicht |
550 kg |
|
Hoogteverschuiving |
60 tot 110 mm |
|
Manipulator |
|
|
Motortype |
JiaBao-serie |
|
Herhaalbaarheid van de positionering |
0.001 mm |
|
Werkgebied van de as (max) |
680 mm*360 mm*50 mm |
|
Werkplek |
|
|
Bevestiging van PCB's |
Standaard, specialisatie |
|
PCB-laden/laden |
handleiding |
|
PCB-grootte (maximaal) |
322 mm*322 mm |
|
PCB-dikte (maximaal) |
5 mm |
|
Bevestiging |
|
|
Stevigheidsbevestiging |
standaard |
|
Bevestigingsbevestiging |
machines en toestellen |
|
Spindelmotor |
|
|
Kracht |
400 W |
|
Spindel |
50000 tpm/min |
|
Bescherm |
zelf/windkoeling |
|
Vervangingsmachine |
Specialisatie |
|
Routing-mogelijkheid |
|
|
Snijtijd ((max.) |
100 mm/s |
|
Rijsnelheid ((max.) |
3000 mm/s |
|
Precisie van het snijden |
0.01 mm |
|
Vacuümsysteem |
|
|
Vacuümvermogen |
2.2 kW wisselstroom 380 V |
|
Vacuüm |
Ploom |
|
Nutsbedrijven |
|
|
Kracht |
2.2 kW AC380V |
|
Luchtvoorziening |
2 tot 5 kg/cm2 |
|
Programmeren |
|
|
Programmabewerken |
Inline |
|
Bewerken van functies |
Lijn, boog, cirkel, U-curve |
|
Programmaopslag |
HDD |
|
Ziensysteem |
SONE-kleur CCD |
|
freesmachine met versnelling |
Auto's |
|
Vacuüminstelling |
Auto's |
|
Operatie-monitors |
|
|
Indicator |
Indicator Machinestoat |
|
gereedschapscontrole |
Levensduur van het apparaat voor automatische detectie, gebruik van tijdtests |
|
Motorbescherming |
Met oververhitting, overbelasting, laagspanningsbescherming |
|
motoroverbelastingcontrole |
Heb overbelasting, de lijn is normaal, laagspanningsbescherming functie |
|
Werktuig bruikbare tijd |
levensduur van het automatische detectietool, |
|
Gegevensstatistiek |
Afzonderlijk bordmodel, afzonderlijk tellen, verschillende telmethoden |
|
Foutrecord |
Software registreert automatisch alle alarmen geheugen van machines |
|
III. Nauwkeurigheid |
|
|
Asprecision |
0.001 mm |
|
Snijprecisie |
0.1 mm |
|
IV. Veiligheid |
|
|
Bescherming van het werkgebied |
Met vier verzegelde beschermingen |
|
Doorsensor |
Voor- en achterdeuropensensor met micro-schakelaar (facultatief) |
|
Stopteknop voor noodgevallen |
|
3.Functiebeschrijving
1) X10 zoom-in beeld maakt programmeren eenvoudiger en verhoogt de nauwkeurigheid van puntinstelling
2) Twee schuiftafels zorgen voor een gelijktijdige in- en uitbeweging om de aan- en uitschakeltijd te verkorten voor een betere productiviteit.
3) AUTO MARK offset system.CCD beeld kan het pad of routing controleren en simuleren om onnodige fouten te verminderen voordat het snijden
4) Routing bit automatisch opheffen en verschuiven naar het volgende geprogrammeerde punt dan snijden om de levensduur van routing bit te verlengen.
5) Ontwerp van veiligheidsduren voor de industrie
6) CCD-beeld kan het pad of de routing controleren en simuleren om onnodige fouten te verminderen voordat het wordt gesneden
