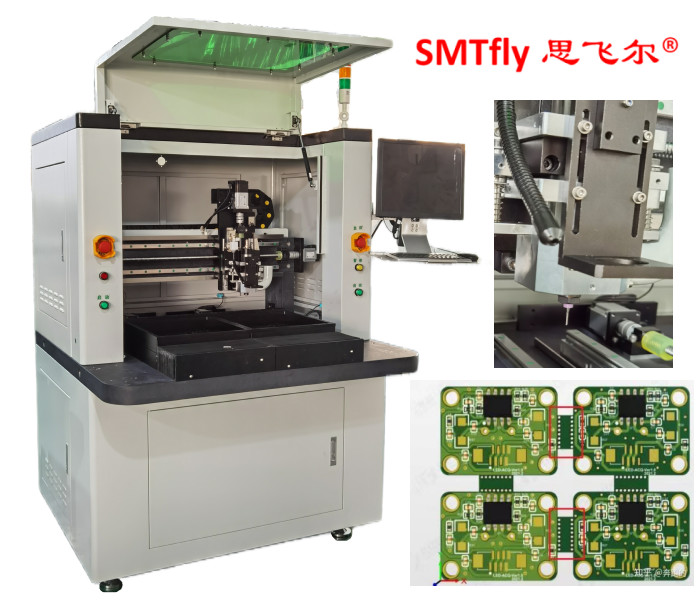

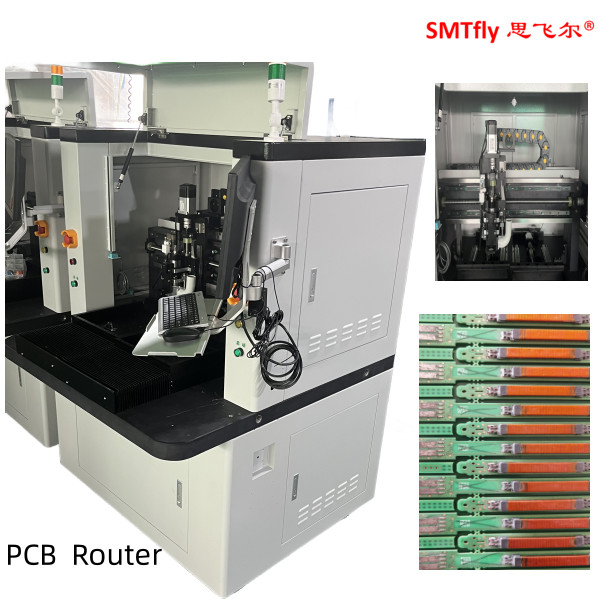

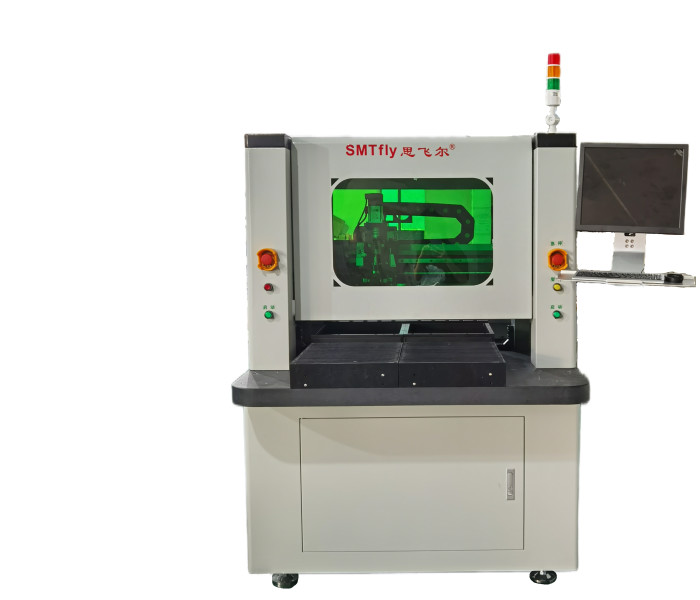

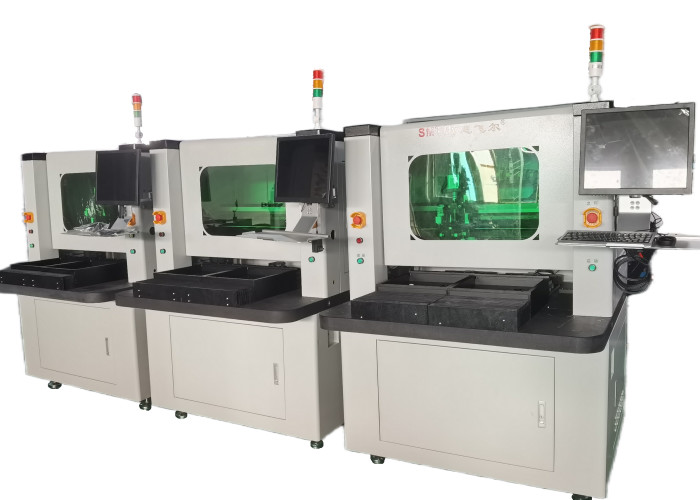

PCB Depaneling CNC PCB Router Machine met dubbele werktafel,PCB DepanelizerProfiel:
De CW-F01 automatische visuele snijmachine is het nieuwste hoogtechnologische product van een nieuwe generatie, met (machine vision) automatische visuele identificatie en correctiefunctie,met een hoog nauwkeurig Panasonic servo aandrijfsysteem om een snelle en nauwkeurige positionering te realiseren, met een precisie van maximaal 0,001 mm om de hoge kwaliteit van het snijden en de hoge productiviteit te garanderen.
Specificatie Software:
|
Controlesysteem |
Windows XP Professional (Service3, v.3244) |
|
GUI-operatie |
Chinese Windows XP |
|
Programmabewerken |
Inline |
|
Ziensysteem |
CCD AOTU-offset |
|
Controlesysteem |
F1.0.2 versie |
Hardware:
SPINDLE Morning Star spindel en omvormer
|
CCD |
Sony 520-lijn industriële camera's |
|
LENS |
Computa EX2C |
|
Schroef. |
TBI Precision Ground Ball Screw |
|
Gids |
HIWIN verruiming Geïmporteerde lineaire geleidingsrails |
|
Motor |
JiaBao LCF-serie |
|
I/O CONTROL CARD |
HFC's PCI-9074 |
|
De bestuurdercontrolekarte |
HFC's PCI-9074 |
|
I/O-KAART |
PCI-9074-64 stuks/-38 stuks |
|
Statisch schoonmaken |
STATIC-ST401A-serie |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Machine-interface |
AOC LCD17",Logitech muis |
Prestatieparameters:
|
Over het algemeen |
|
|
Afmetingen ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Gewicht |
550 kg |
|
Hoogteverschuiving |
60 tot 110 mm |
|
Manipulator |
|
|
Motortype |
JiaBao-serie |
|
Herhaalbaarheid van de positionering |
0.001 mm |
|
Werkgebied van de as (max) |
680 mm*360 mm*50 mm |
|
Werkplek |
|
|
Werkplek |
Standaard, specialisatie |
|
PCB-laden/laden |
handleiding |
|
PCB-grootte (maximaal) |
322 mm*322 mm |
|
PCB-dikte (maximaal) |
5 mm |
|
Bevestiging |
|
|
Stevigheidsbevestiging |
standaard |
|
Bevestigingsbevestiging |
machines en toestellen |
|
Spindelmotor |
|
|
Kracht |
400 W |
|
Spindel |
50000 tpm/min |
|
Bescherm |
zelf/windkoeling |
|
Vervangingsmachine |
Specialisatie |
|
Routing-mogelijkheid |
|
|
Snijtijd ((max.) |
100 mm/s |
|
Rijsnelheid ((max.) |
3000 mm/s |
|
Precisie van het snijden |
0.01 mm |
|
Vacuümsysteem |
|
|
Vacuümvermogen |
2.2 kW wisselstroom 380 V |
|
Vacuümpomp |
|
|
Nutsbedrijven |
|
|
Kracht |
2.2 kW AC380V |
|
Luchtvoorziening |
2 tot 5 kg/cm2 |
CE-certificering
