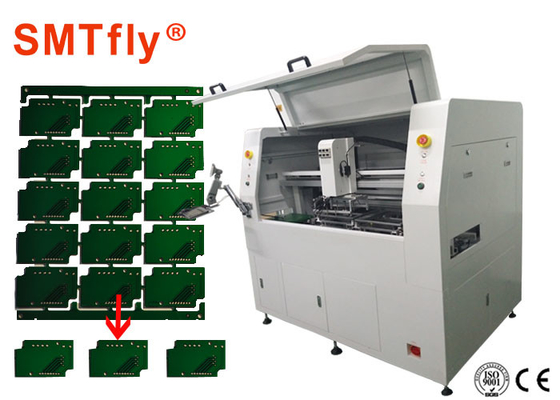

Prototypepcb die Verpletterend Machine met het Stofcollector van de Hoge snelheidsas, PCB Depanel boren
Beschrijving
Oplossing voor spannings vrije depanelization
Op inrichting-gebaseerd hoogst efficiënt stof vacuümsysteem
Schone en nauwkeurige depanelization voor dicht bevolkte PCBs
Geavanceerd beeld-verwerkend punt-en-klikverrichting van softwareaanbiedingen voor de wegen van de programmeringsrouter
Automatische groeperingscompensatie door CCD camera
Gebruikersvriendelijke verrichting
Het uitgebreide beetjeleven door automatische de diepteaanpassing van het routerbeetje
Betere tacttijd
Laag vereist onderhoud
Redelijke prijs
Kaliberbepalings vrije lineaire robot
Software
|
Controlesysteem |
Windows XP-Beroeps (Service3, v.3244) |
|
Verrichting GUI |
Chinees Windows XP |
|
Het programma geeft uit |
Gealigneerd |
|
Visiesysteem |
De compensatie van CCD AOTU |
|
Controlesysteem |
F 1.0.2 versie |
Hardware
|
CCD |
Sony 520 lijn industriële camera's |
|
LENS |
Computar EX2C |
|
Schroef |
TBI-de invoer van de de balschroef van de Precisiegrond |
|
Gids |
HIWIN die Ingevoerd lineair gidsspoor verwijden |
|
MOTOR |
JiaBaolcf Reeks |
|
I/O CONTRONL-KAART |
HFC PCI-9074 |
|
BESTUURDERScontronl KAART |
HFC PCI-9074 |
|
I/O KAART |
PCI-9074-64pcs/-38pcs |
|
Statische schoonmaakbeurt |
Statisch-ST401A Reeks |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G |
|
Machineinterface |
AOC LCD17“, Logitech-muis |
Prestatiesparameters
|
Globaal |
|
|
Afmetingen (W*D*H) |
1220mm*1450mm*1420mm |
|
Gewicht |
550KG |
|
Hoogtecompensatie |
60~110mm |
|
Manipulator |
|
|
Motortype |
JiaBaoreeks |
|
Het plaatsen herhaalbaarheid |
0.001mm |
|
(Maximum) as werkplaats |
680mm*360mm*50mm |
|
Werkplek |
|
|
Werkplek |
norm, specialisatie |
|
PCB-laden en lossen |
hand |
|
PCB-(maximum) grootte |
322mm*322mm |
|
PCB dik (maximum) |
5mm |
|
Fixturing |
|
|
Starheid het fixturing |
norm |
|
Fixturingsbevestiging |
machines |
|
Asmotor |
|
|
Macht |
400W |
|
As |
50000rpm/min |
|
Bescherm |
het zelf/wind koelen |
|
Veranderingssnijder |
Specialisatie |
|
Het verpletteren van vermogen |
|
|
Scherpe snelheid (max.) |
100mm/s |
|
Drijfsnelheid (max.) |
3000mm/s |
|
Precisie van knipsel |
0.01mm |
|
Vacuümsysteem |
|
|
Vacuümmacht |
2.2KW AC 380V |
|
Vacuümschietlood |
|
|
Nut |
|
|
Macht |
2.2KW AC380V |
|
Luchtlevering |
2~5KG/cm2 |
Depaneling met een PCB-Router
Voordelen van PCB Depaneling
Er is geen betere manier aan depanel een gedrukte kringsraad dan met de Sayaka-Router van PCB. Deze PCB depaneler is het antwoord voor probleemloze PCB die door de werkgelegenheid van een routerbeetje depaneling dat spanning op componenten minimaliseert. De hoge snelheidsas inbegrepen in de machine versnelt knipsel en handhaaft precisie, terwijl ook het toestaan voor flexibele paneelontwerpen met diverse scherpe patronen. Onze PCB zal depaneler ook op beetjevervanging met ons systeem van de de diepteaanpassing van het routerbeetje verminderen, dat tot 5 diepteniveaus automatisch verplaatst. De PCB-maximum scherpe snelheid van het routerbeetje is 50mm per seconde, terwijl de reizende snelheid een maximum van 800mm per seconde is. Met een ingebouwd inrichting gebaseerd stof vacuümsysteem, is het systeem zeker schoon en efficiënt te zijn. Dit verhindert het scheeftrekken, en neemt volledig voordeel van vacuümsterkte voor de doeltreffendste stofinzameling.
Gemakkelijke Verrichting
Gemakkelijk te werken, maakt de software van de beeldverwerking van de PCB-router het aan programma scherpe wegen met punt-en-kliktechnologie eenvoudig, terwijl het ook automatisch groepering met een CCD-camera compenseert. Met de eenvoudige aanraking van een externe knooppcb kan het depaneling onmiddellijk voor gemakkelijke verrichting zijn begonnen, en door de makkelijk te gebruiken het voorprogrammeren wijze, wordt de verrichting van de machines gemaakt undemanding. PCB depaneler is ook zeer laag onderhoud, aangezien de machine voor gemakkelijke toegang en reparaties wordt ontworpen. De kaderstructuur en de asmotor werken op een as van X, van Y en z-, terwijl het ceramische lager wordt geïntegreerd om 60,000rpm voor rotaties te verstrekken.
Rendabel
Met de verscheidenheid van voordelen dat onze depaneling systemen, en het gemak aanbieden waarin de machines kunnen worden in werking gesteld, is de prijs onbetwistbaar praktisch. Niet alleen depaneling behoeften met efficiency en eenvoud worden behandeld, maar de lage kosten zullen geld en tijd die besparen.
