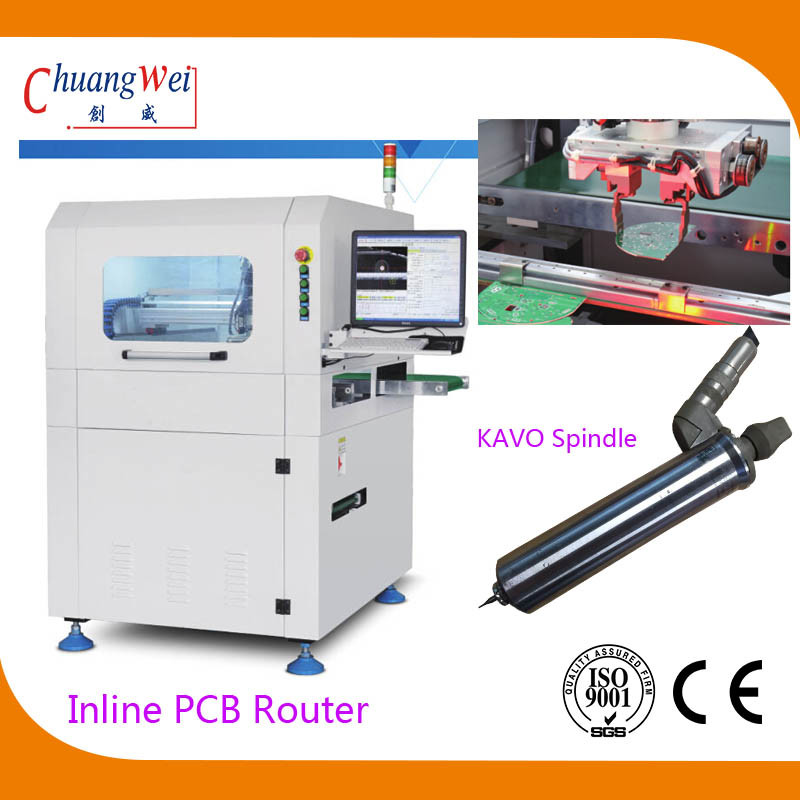

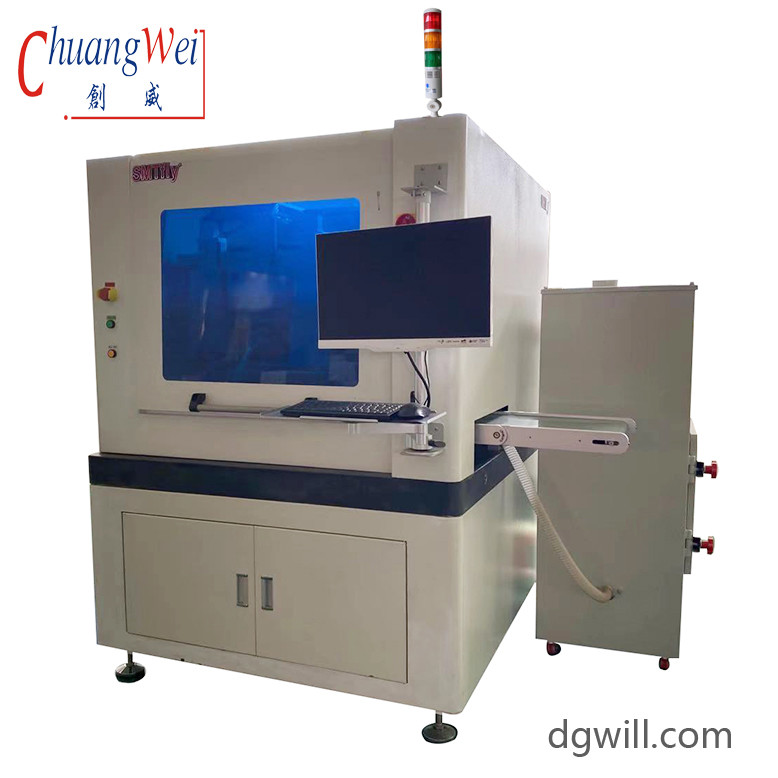

High Precision Inline PCB Depaneling Router met KAVO Spindle 60000RPM, CW-F03
Een on-line PCB dat speciaal wordt gebruikt om PCBA-onderdelen (paneel) in afzonderlijke delen te snijden, met een op de rails gemonteerde structuur zonder jigsnijden.Met ESD-statische monitoring, snijden spanningsfeedback, en automatische gereedschap wisselen, kan het een topsnelheid van 60000 rotaties te bereiken.Het op basis van ons RM-systeem ontwikkelde besturingssysteem zorgt voor een snelle en nauwkeurige programmering van de klant..
Kenmerken:
1. Automatische gereedschapswisseling
2. ESD-bewaking
3.Vermindering van eigen feedback
4.Automatische productiemodus
5.Verbinding tussen de statistische functie van de SPC en het beheer van de klantensysteem-ERP
6.kan worden uitgerust met explosiebestendigefunctie van stofzuiger
Hoog betrouwbaar snijsysteem
Duitsland KAVO hogesnelheidsaxis met een topsnelheid van 60000 draait, met ESD-statische spanningsbewaking en de functies van snijspanningsfeedback en automatische gereedschapsswisseling.
Specificatie:
| Model | CW-F03 |
| Maatwerkgrootte | 1000*1200*1533 mm |
| Gewicht | Ongeveer 1900 kg |
| Maximale PCB-grootte | 350 x 350 mm |
| PCB-dikte | 0.4-6 mm |
| Transmissiehoogte | 900 ± 50 mm |
| Vervoerrichting | Links -> Rechts |
| Transmissie snelheid | 1500 mm/s (max) /instelbaar |
| Type voedingsplaat | Vervoergeleidingsspoor van het sectietype |
| Aanpassing van de spoorbreedte | Automatisch |
| Communicatie-signaal van bovenste en onderste computers | SMEMA |
| PCB-positionering | Vergrendeling van bovenste en onderste geleidingsrails |
| Verzamelsysteem | 360° roterende kleminstallatie; maximaal 2 groepen vacuümzuigstukken, maximaal 4 groepen ESD-bandvervoer-/batch-paneelvervoereenheden |
| Snijspindel/snelheid | Duitsland KAVO, 60.000 t/min |
| Koeltype | Luchtcompressie |
| Monitoring van de ESD | - Ja, dat klopt. |
| Automatische gereedschapswisseling | - Ja, dat klopt. |
| Vermindering van stressfeedback | - Ja, dat klopt. |
| Breekbladcontrole | - Ja, dat klopt. |
| Snij snelheid | 1-200 mm/s |
| Snijnauwkeurigheid | ±0,5 mm |
| Herhalingspositie-nauwkeurigheid | ±0,01 mm |
| Coördinatie van de snelheid | 1000 mm/s |
| Type plaat | ESD-bandvervoer/batch-panel-vervoereenheid |
| Type afvalinzameling | Uit het spoor. |
| Programmering van procedures | GERBER tekeningen importeren/bewerken programma via visueel systeem |
| Luchtvoorziening | 5-8 kg/cm2 |
| Stroomvoorziening | AC380V±5%, 50/60Hz, 3 kW |
Supervisie systeem
Een nauwkeurig machinevisueel systeem dat bestaat uit een Duitse industriële beeldcamera, een Moritex-lens en een lichtbron op meetniveau.
ondersteunt alle functies van de kalibratie, compensatie en positionering van de machine, met een hoge stabiliteit en anti-verstooringscapaciteit.
Hoge betrouwbaarheid PCB-grippersysteem
Een perfecte oplossing zonder jigsnijden; een PCB-klemgrootte van 2 mm, het opvangapparaat kan herhalend laden / uploaden, met hoge stabiliteit en lage kosten.
ESD-ATPD-paneel doorstuursysteem
Panel forwarding oplossing 1: het gesneden PCB wordt via het klemsysteem geleverd naar de bandtransmissielijn en vervolgens via de ESD-transmissielijn via de machine naar de assemblagelijn gestuurd,of worden opgehaald en in productkoffer geladen door een op maat gemaakte manipulatoroplossing.
Panel forwarding oplossing 2: gebruik batch panel forwarding unit ARM-1 ontmantelen gordel overbrengingslijn van de machine, voeg panel forwarding unit van achter de machine,en het paneel rechtstreeks laden in de blisterdoos in ARM-1 via het klemsysteemDe oplossing wordt gekenmerkt door eenvoud en gemak.
