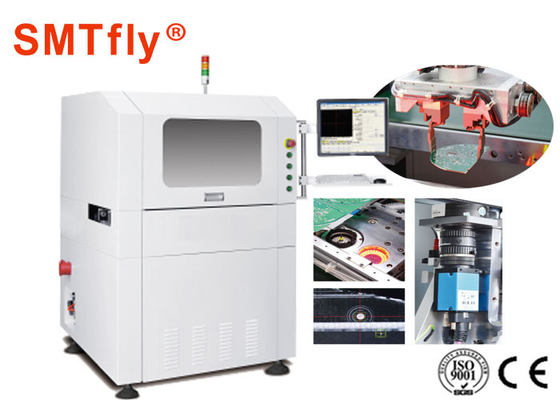

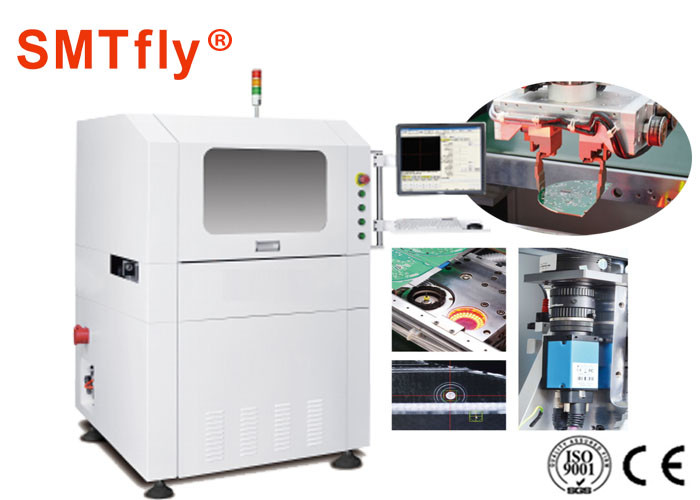

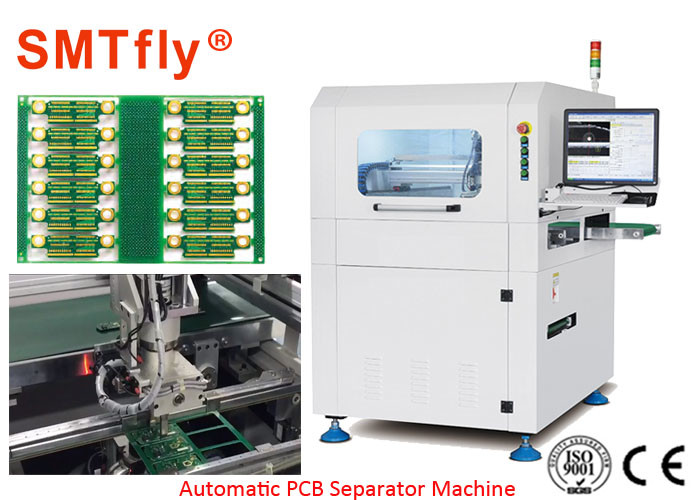

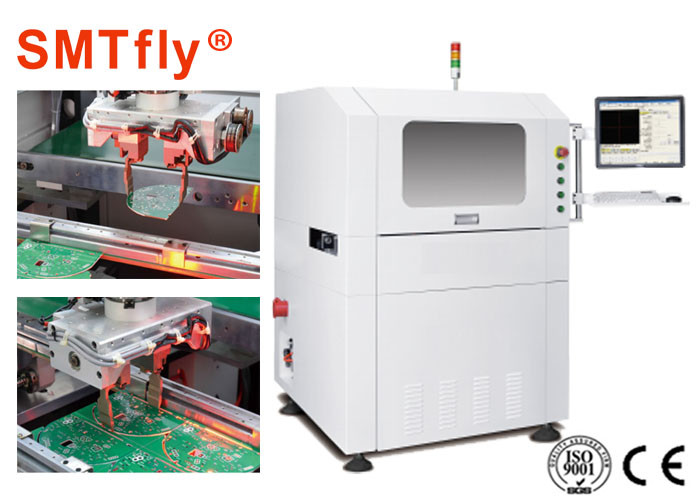

Gealigneerde PCB-Routerpcb Depaneling met Gebruikersvriendelijk Verrichtingssysteem, PCB-DE-Paneel cw-F03
Een online PCB die speciaal wordt gebruikt om PCBA-componenten (paneel) in afzonderlijke delen te snijden, die op rails gemonteerde structuur zonder kaliberknipsel kenmerken. Het kan in productie onmiddellijk worden gezet. Het kenmerken van ESD statische controle, snijdend spanning koppelt terug, en het automatische hulpmiddel die, het kan een hoogste snelheid van 60000 bereiken roteert veranderen. Het controlesysteem op basis van ons RM-systeem wordt ontwikkeld kan de snelle en nauwkeurige programmering die van de klant verzekeren.
Specificatie:
| Model | Cw-F03 |
| Machinegrootte | 1000*1200*1533mm |
| Gewicht | Ong. 1900kgs |
| Maximum PCB-Grootte | 350*350mm |
| PCB-Dikte | 0.46mm |
| Transmissiehoogte | 900±50mm |
| Transmissierichting | Linker - > Juist |
| Transmissiesnelheid | 1500mm/s (maximum) /adjustable |
| Het voeden plaattype | Van de sectie-type het spoor vervoersgids |
| De aanpassing van de spoorbreedte | Automatisch |
| Communicatie signaal van hogere en lagere computers | SMEMA |
| PCB-het Plaatsen | Het hogere en lagere gidsspoor vastklemmen |
| Het plukken systeem | 360°rotary het vastklemmen systeem; 2 groepen vacuümzuigingspijpen hoogstens, 4 groepen ESD riemvervoer/partijpaneel die hoogstens eenheden door:sturen |
| Het snijden spindl/snelheid | Duitsland KAVO, 60,000rpm/min |
| Koeltype | Luchtcompressie |
| ESD controle | Ja |
| Automatische hulpmiddelverandering | Ja |
| De scherpe spanning koppelt terug | Ja |
| De controle van het onderbrekingsblad | Ja |
| Scherpe snelheid | 1-200mm/s |
| Scherpe nauwkeurigheid | ±0.5mm |
| Herhaal het plaatsen nauwkeurigheid | ±0.01mm |
| Gecoördineerde bewegende snelheid | 1000mm/s |
| Uit plaattype | ESD riemvervoer/partijpaneel die eenheid door:sturen |
| Het type van afvalinzameling | Uit van het spoor |
| Procedure programmering | GERBER-de tekeningsinvoer/het Uitgeven programma door visueel systeem |
| Luchtlevering | 5-8kg/cm2 |
| Voeding | AC380V±5%, 50/60Hz, 3KW |
Eigenschappen:
1. Automatische hulpmiddelverandering
2. ESD controle
3. Het snijden stess koppelt terug
4. Automatische productiewijze
5. Aaneenschakeling tussen SPC-het beheers systeem-ERP van de statistiek functionand klant
6. Kan met explosiebestendige functie van stofzuiger worden uitgerust
Voordelen:
Hoog betrouwbaarheids scherp systeem
Roteert de de hoge snelheids belangrijkste as van Duitsland KAVO met een hoogste snelheid van 60000, kenmerkend ESD het statische voltage toezicht en de functies op knipselspanning en het automatische hulpmiddel veranderen terugkoppelen.
Super Vision System
Een nauwkeurig machine visueel systeem dat uit het Duits bestaat die industriële camera, Moritex-Lens en meting-niveau lichtbron veronderstellen; het
steunt alle functies van machine kaliberbepaling, compensatie en het plaatsen, kenmerkend highstablility en anti-disturbance capaciteit.
Automatische hulpmiddelwisselaar
De standaardhulpmiddelwisselaar steunt drie soorten 3.175mm hulpmiddelen, elk waarvan een hoogste ladingscapaciteit van 10 degenen heeft. Het wordt gecombineerd met nauwkeurig het vastklemmen systeem en opheffend systeem; drie assen - X1, Y1 en Z1 van het scherpe mechanisme kunnen hulpmiddel het veranderen realiseren.
ESD ATPD paneel die systeem door:sturen
Comité die oplossing 1 door:sturen: besnoeiingspcb zal worden afgeleverd door systeem aan de lijn van de riemtransmissie vast te klemmen, en dan zal verzonden worden door ESD transmissielijn via machine in het assembleren van lijn, of zal opgenomen worden en zal geladen worden in productgeval door aangepaste manipulatoroplossing.
Comité forwrding oplossing 2: het paneel die van de gebruikspartij eenheid wapen-1 door:sturen ontmantelt de lijn van de riemtransmissie van machine, neemt paneel op die eenheid van achter de machine door:sturen, en laadt direct het paneel in blaardoos in wapen-1 via het vastklemmen van systeem. De oplossing wordt gekenmerkt door eenvoud en gemak.
Hoog de tangsysteem van betrouwbaarheidspcb
Een perfecte oplossing zonder kaliberknipsel; Een PCB-het vastklemmen groottewerkingsgebied van 2mm, het ver*beteren apparaat kan repid lading/het uploaden realiseren, kenmerkend hoge stabiliteit en lage kosten.
