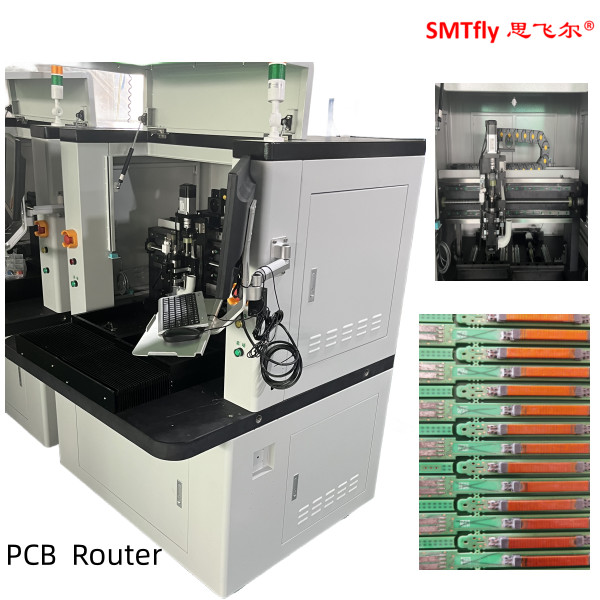

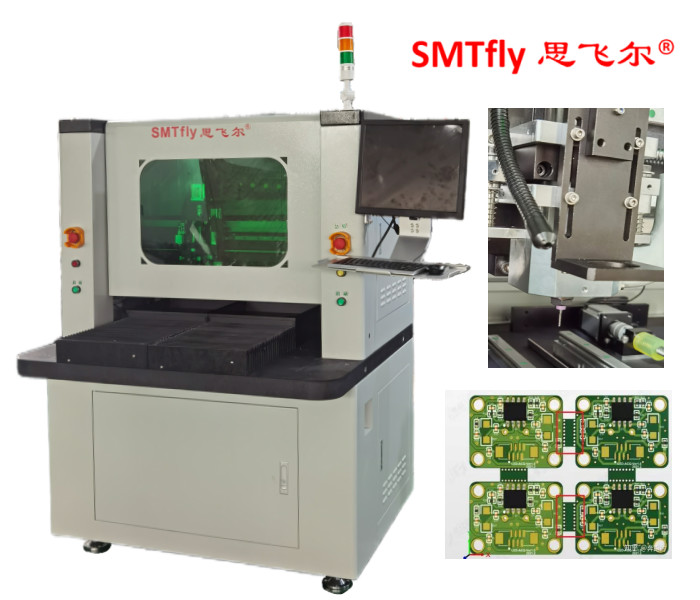

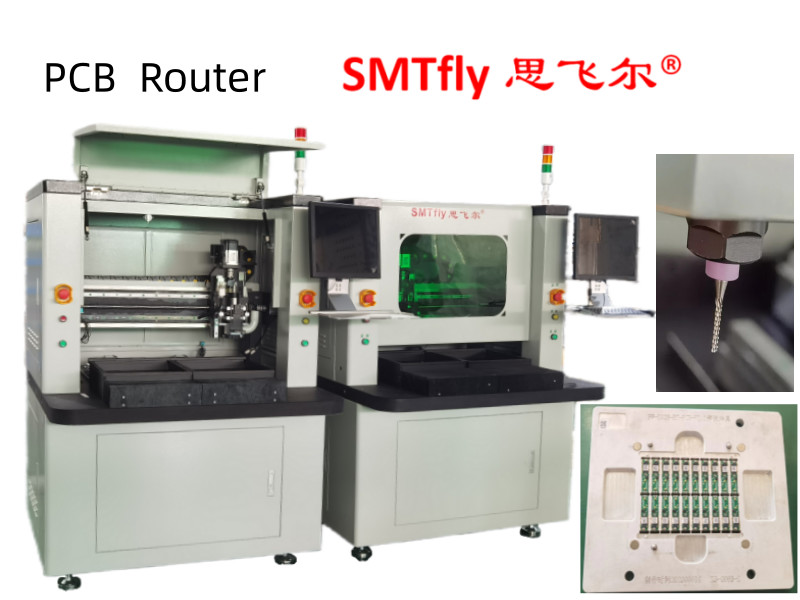

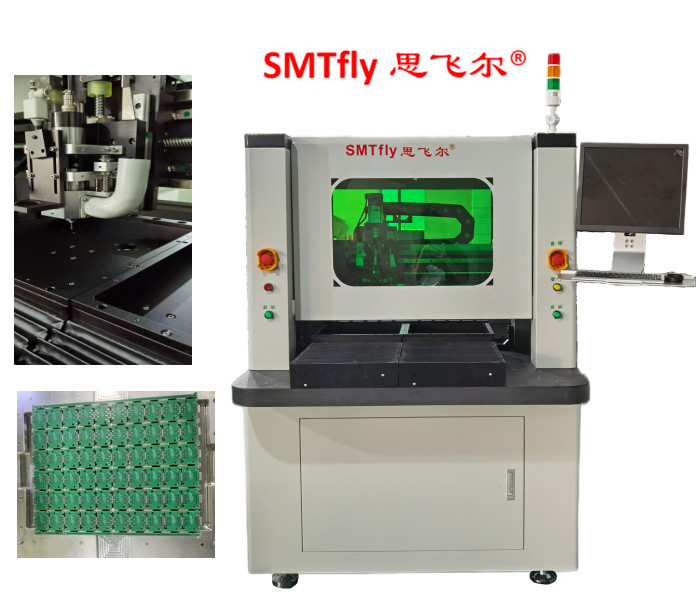

In de Y-richting bediend PCB-afschuiving met verschillende snijinstallaties
Het PCB-paneel wordt alleen in de Y-richting verwerkt en kan worden uitgerust met verschillende snijdozen.
De routingspindel is gemonteerd op een Y-lineair-as systeem dat het paneel in de Y-richting snijdt.
Specificatie:
| I. Hardware | |
| Spindel | KAVO spindel ((Model:4051) |
| CCD | Sony 520-lijn industriële camera's |
| LENS | Computa EX2C |
| Schroef. | TBI Precision Ground Ball Screw |
| Gids | HIWIN verruiming Geïmporteerde lineaire geleidingsrails |
| Motor | JiaBao LCF-serie |
| I/O CONTROL CARD | HFC's PCI-9074 |
| De bestuurdercontrolekarte | HFC's PCI-9074 |
| I/O-KAART | PCI-9074-64 stuks/-38 stuks |
| Statisch schoonmaken | STATIC-ST401A-serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Machine-interface | AOC LCD17",Logitech muis |
| 2.software | |
| Controlesysteem | Windows XP Professional (Service3, v.3244) |
| GUI-operatie | Engels Windows XP |
| Programmabewerken | Inline |
| Ziensysteem | CCD AOTU-offset |
| Controlesysteem | F1.2.88 versie |
| Over het algemeen | |
| Afmetingen ((W*D*H) | 1280 mm*1450 mm*1480 mm |
| Gewicht | 750 kg |
| Hoogteverschuiving | 60 tot 110 mm |
| Manipulator | |
| Motortype | JiaBao-serie |
| Herhaalbaarheid van de positionering | 0.001 mm |
| Werkgebied van de as (max) | 890 mm*560 mm*50 mm |
| Werkplek | |
| Bevestiging van PCB's | Standaard, specialisatie |
| PCB-laden/laden | handleiding |
| PCB-grootte (maximaal) | 450 x 350 mm |
| PCB-dikte (maximaal) | 5 mm |
| Bevestiging | |
| Stevigheidsbevestiging | Gepersonaliseerde make-up |
| Bevestigingsbevestiging | machines en toestellen |
| Spindelmotor | |
| Kracht | 150 W |
| Spindel | 60000 tpm/min |
| Bescherm | zelf/windkoeling |
| Vervangingsmachine | Specialisatie |
| Routing-mogelijkheid | |
| Snijtijd ((max.) | 80 mm/s |
| Rijsnelheid ((max.) | 2500 mm/s |
| Precisie van het snijden | 0.01 mm |
| Vacuümsysteem | |
| Vacuümvermogen | 3.5 kW wisselstroom 380V |
| Vacuüm | Ploom |
| Nutsbedrijven | |
| Kracht | 2.0KW AC380V |
| Luchtvoorziening | 4-6 kg/cm2 |
| Programmeren | |
| Programmabewerken | Inline |
| Bewerken van functies | Lijn, boog, cirkel, U-curve |
| Programmaopslag | HDD |
| Ziensysteem | SONE-kleur CCD |
| freesmachine met versnelling | Auto's |
| Vacuüminstelling | Auto's |
| Operatie-monitors | |
| Indicator | Indicator Machinestoat |
| gereedschapscontrole | Levensduur van het apparaat voor automatische detectie, gebruik van tijdtests |
| Motorbescherming | Met oververhitting, overbelasting, laagspanningsbescherming |
| motoroverbelastingcontrole | Heb overbelasting, de lijn is normaal, laagspanningsbescherming functie |
| Werktuig bruikbare tijd | levensduur van het automatische detectietool, |
| Gegevensstatistiek | Afzonderlijk bordmodel, afzonderlijk tellen, verschillende telmethoden |
| Foutrecord | Software registreert automatisch alle alarmen geheugen van machines |
| III. Nauwkeurigheid | |
| Asprecision | 0.001 mm |
| Snijprecisie | 0.1 mm |
| IV. Veiligheid | |
| Bescherming van het werkgebied | Met vier verzegelde beschermingen |
| Doorsensor | Voor- en achterdeuropensensor met micro-schakelaar (facultatief) |
| Stopteknop voor noodgevallen |
Kenmerken:
1. Tweeling werktafel worden afwisselend gesneden, het is mogelijk laden en opstijgen PCB werk tijdens een andere tafel snijden.
2Speciaal snijresultaat dat een lage spanning, hoge nauwkeurigheid, hoge kwaliteit met router bit
3. Afwisselend gesneden ander programma
4. Gebruikersvriendelijk drastisch verbeterde display functie door gebruik van touch panel
5. Verminderde bedrijfskosten met de functie Z-ashoogte multistage-automatische wisseling door router bit life ((tel snijblad of afstand) management
6. Het komt overeen met groot formaat PCB ((550mmx450mm door te veranderen voor grote hoofdbasis)
7. Voorkomen productfalen door detectie van router bit druppels en gebroken
8. Makkelijk maken van het snijprogramma zelfs als er geen pcb CAD-gegevens met behulp van TEACHING CAMERA ((Opsie)
