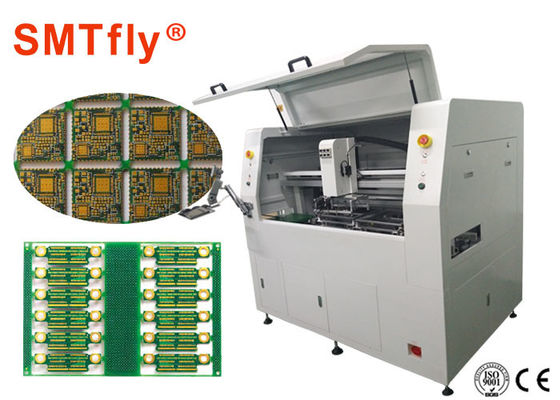

PCB scoring machine voor 4 assen besturing met gladde snijrand

Twee-glijdende PCB-separator voor de beste oplossing voor afschildering met gladde snijrand

Kenmerken:

1. Twee-slide PCB-separator

2. lage stress

3Een scherpe scherpte.

4. Manul laden / lossen

5. Hoog snelheidssnijden door 4 assen besturing

6Eenvoudig onderwijs met beeldverwerking

Beschrijving

Twee-richtings schuif-exchanger

Deze werkwisselaar zorgt voor een gelijktijdig in- en uitwerkende werkruimte om de rusttijd te beperken, die op zijn beurt de maximale uitgangswaarde bereikt.

Route-duplicatie

De gebruiker hoeft slechts twee referentiepunten in te stellen om dezelfde route te dupliceren, wat de programmeringstijd bespaart.

Routing Bit Sectionering

De gebruiker kan een aangewezen afstand instellen en het routing bit omhoog of omlaag laten verschuiven om een nieuw gedeelte van het routing bit te maken om de levensduur van het routing bit te vermenigvuldigen.

Vriendelijke GUI

Het systeem is gebaseerd op Windows XP en een grafische gebruikersinterface (GUI), waardoor de gebruiker het programma gemakkelijk kan leren en gebruiken.

Specificatie

• Inrichting van het apparaat: 2 stations
• Werkgebied: X: 320 mm, Y: 320 mm, Z: 60 mm
• Snijgebied: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• PCB-componenthoogte: bovenste zijde: 15 mm onderste zijde: 45 mm ((met specifieke jig)
• PCB-dikte: 0,5 tot 3,0 mm
• Router bit diameter: 0,8 ~ 2,0 mm ((Optie: Meer dan 2,0 mm)
• Snijnauwkeurigheid: ± 0,10 mm
• Positioneringsnauwkeurigheid: ± 0,01 mm
• Herhaalbaarheid van de positionering: ± 0,02 mm
• Aantal gebruikte assen: 7 assen (X, YL, YR, Z, Carry, P/P, Conveyor).
• Rijsnelheid (max.): X, YL, YR: 1000 mm/sec, Z: 750 mm/sec
• Snij snelheid (Max) : X, Y, Z: 100 mm/sec (het is volgens de specificatie van Bit voor de beste snelheid instelling)
• Spindelmotor: Hoge snelheidsvariabele frequentiemotor van 150 W (max.50,000rpm)
• Bitverander: handmatig
• Snijvermogen: lineair, cirkelvormig, U-curve, boog, L-curve
• Motor van As: 7 Assen (150 W AC servomotoren)
• Bit Shift Count: Max. 2
• Routeplanning: Directe coördinateninvoer of handmatige begeleiding met × 10 CCD-camera
• Sensor voor veiligheidszone: n/a
• Bitscheur detectie: standaard
• Programma opslag: HDD
• Programma back-up: USB
• Besturingssysteem: Windows 7
• Mens-machine-interface: Touchscreen industriële monitor + toetsenbord + muis
• Conveyor aanpassing: handmatige aanpassing Max: Y: 350mm Min: Y: 100mm
• Vervoerder: max. 2 kg
• PCB-laden/laden: automatisch
• Stroomvoorziening: 3 fase AC220V±3% 50Hz/60Hz, 3,5 kw
• Lucht: 0,5 MPa
• Afmetingen: (W) 2002 mm x (D) 1279 mm x (H) 1716 mm + 578 mm signaaltoren
• Gewicht: ca. 500 kg
