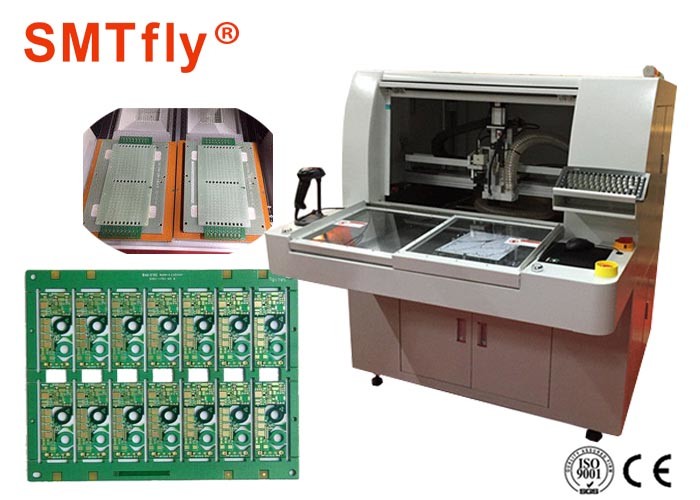

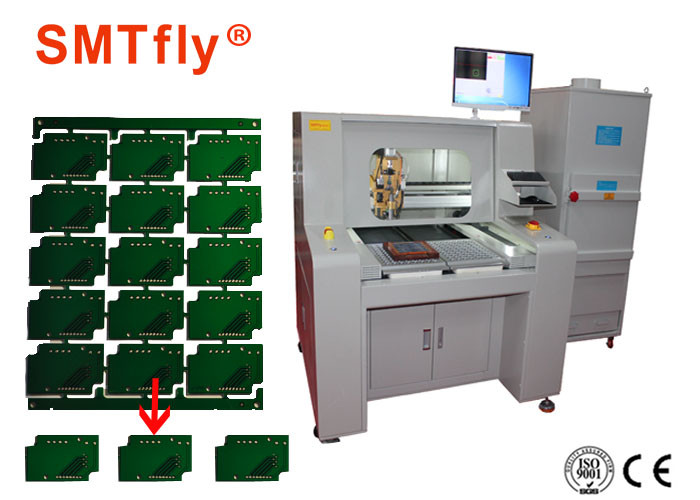

Gealigneerde PCB-Routermachine/de Router van PCB Depaneling met KAVO-As
1. De RouterLijst van onderdelen van PCB Depanelizer
| I. hardware | |
| AS | KAVO-as |
| CCD | Sony 520 lijn industriële camera's |
| LENS | Computar EX2C |
| Schroef | TBI-de invoer van de de balschroef van de Precisiegrond |
| Gids | HIWIN die Ingevoerd lineair gidsspoor verwijden |
| MOTOR | JiaBaolcf Reeks |
| I/O CONTRONL-KAART | HFC PCI-9074 |
| BESTUURDERScontronl KAART | HFC PCI-9074 |
| I/O KAART | PCI-9074-64pcs/-38pcs |
| Statische schoonmaakbeurt | Statisch-ST401A Reeks |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Machineinterface | AOC LCD17“, Logitech-muis |
| 2. software | |
| Controlesysteem | Windows XP-Beroeps (Service3, v.3244) |
| Verrichting GUI | Engels Windows XP |
| Het programma geeft uit | Gealigneerd |
| Visiesysteem | De compensatie van CCD AOTU |
| Controlesysteem | F 1.2.88 versie |
2. De Routerparameters van PCB Depanelizer
| Globaal | |
| Afmetingen (W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650KG |
| Hoogtecompensatie | 60~110mm |
| Manipulator | |
| Motortype | JiaBaoreeks |
| Het plaatsen herhaalbaarheid | 0.001mm |
| (Maximum) as werkplaats | 830mm*580mm*50mm |
| Werkplek | |
| PCB-bevestiging | norm, specialisatie |
| PCB-laden en lossen | hand |
| PCB-(maximum) grootte | 320*320mm |
| PCB dik (maximum) | 5mm |
| Fixturing | |
| Starheid het fixturing | De inrichting van de gebruikscliënt |
| Fixturingsbevestiging | machines |
| Asmotor | |
| Macht | 150W |
| As | 60000rpm/min |
| Bescherm | het zelf/wind koelen |
| Veranderingssnijder | Specialisatie |
| Het verpletteren van vermogen | |
| Scherpe snelheid (max.) | 80mm/s |
| Drijfsnelheid (max.) | 2500mm/s |
| Precisie van knipsel | 0.01mm |
| Vacuümsysteem | |
| Vacuümmacht | 3.5KW AC 380V |
| Vacuüm | schietlood |
| Nut | |
| Macht | 2.0KW AC380V |
| Luchtlevering | 4-6KG/cm2 |
| Programmering | |
| Het programma geeft uit | Gealigneerd |
| De functie geeft uit | Lijn, boog, circula, u-Kromme |
| Programmaopslag | HDD |
| Visiesysteem | SONE-kleur CCD |
| de compensatie van de malensnijder | AUTO |
| Vacuümopstelling | AUTO |
| Verrichtingsmonitors | |
| Iindicator | De staat van de Iindicatormachine |
| hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
| De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
| motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
| Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
| Gegevensstatistiek | Afzonderlijk raadsmodel, dat telling, diverse tellende methodes scheidt |
| Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
| III. nauwkeurigheid | |
| Asprecisie | 0.001mm |
| Scherpe precisie | 0.1mm |
| IV. veiligheid | |
| De werkplaats beschermt | Met vier verzegelde bescherming |
| Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
| Exigency eindeknoop |
3. De Routerkavo As van PCB Depanelizer
4. De Router Stofzuiger van PCB Depanelizer
5. Snelle en Efficiënte PCB Singulation
Wanneer het beschouwen van als de talrijke methodes voor PCB-singulation beschikbaar, is het moeilijk om te beslissen welke het beste zou kunnen zijn. In ChuangWei stellen wij voor dat onze PCB-routers de meest efficiënte, en snelste manier aan singulatepcb's zijn. Voor spannings vrije depanelization gebruiken wij een routerbeetje dat de spanning op componenten minimaliseert, daarom intact houdend hen en proficiently werkend. Het de aanpassingssysteem zal van het routerbeetje tot 5 verschillende diepteniveaus automatisch verplaatsen, die op beetjevervanging zullen verminderen. Heeft de scherpe snelheid van het routerbeetje een maximum van 50mm per seconde, terwijl de reizende snelheid een maximum van 800mm per seconde is. Onze PCB-routers bevatten ook een hoge snelheidsas die precisie terwijl het versnellen van het proces zal ondersteunen. Het kader is zeker om met nauwkeurige die balschroeven te steunen op X, Y, z-as worden aangewend, en snel met een asmotor te zijn die tot 60,000rpm-rotaties leidt tot.
