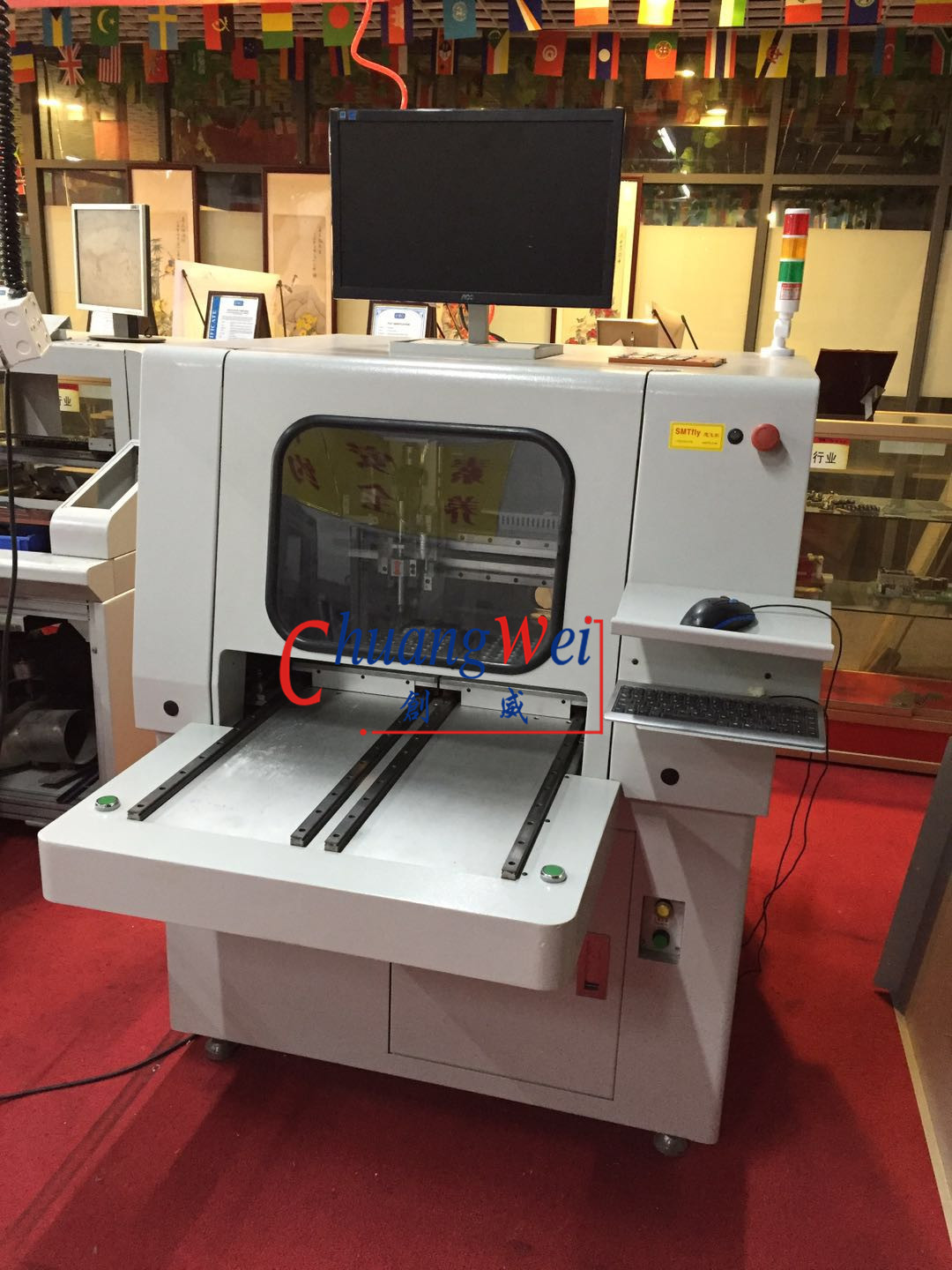

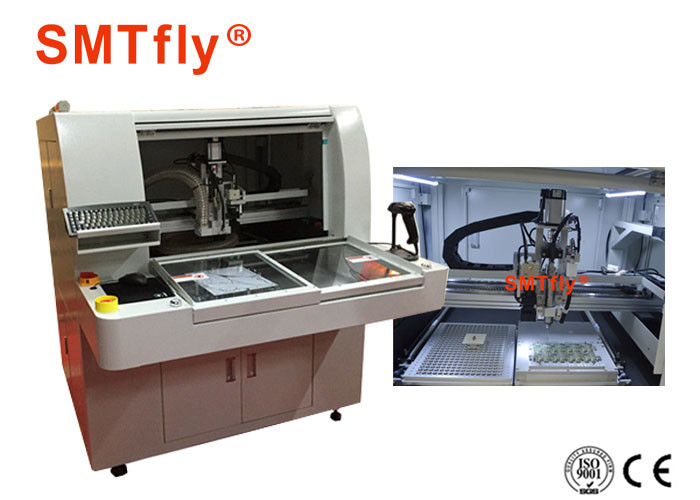

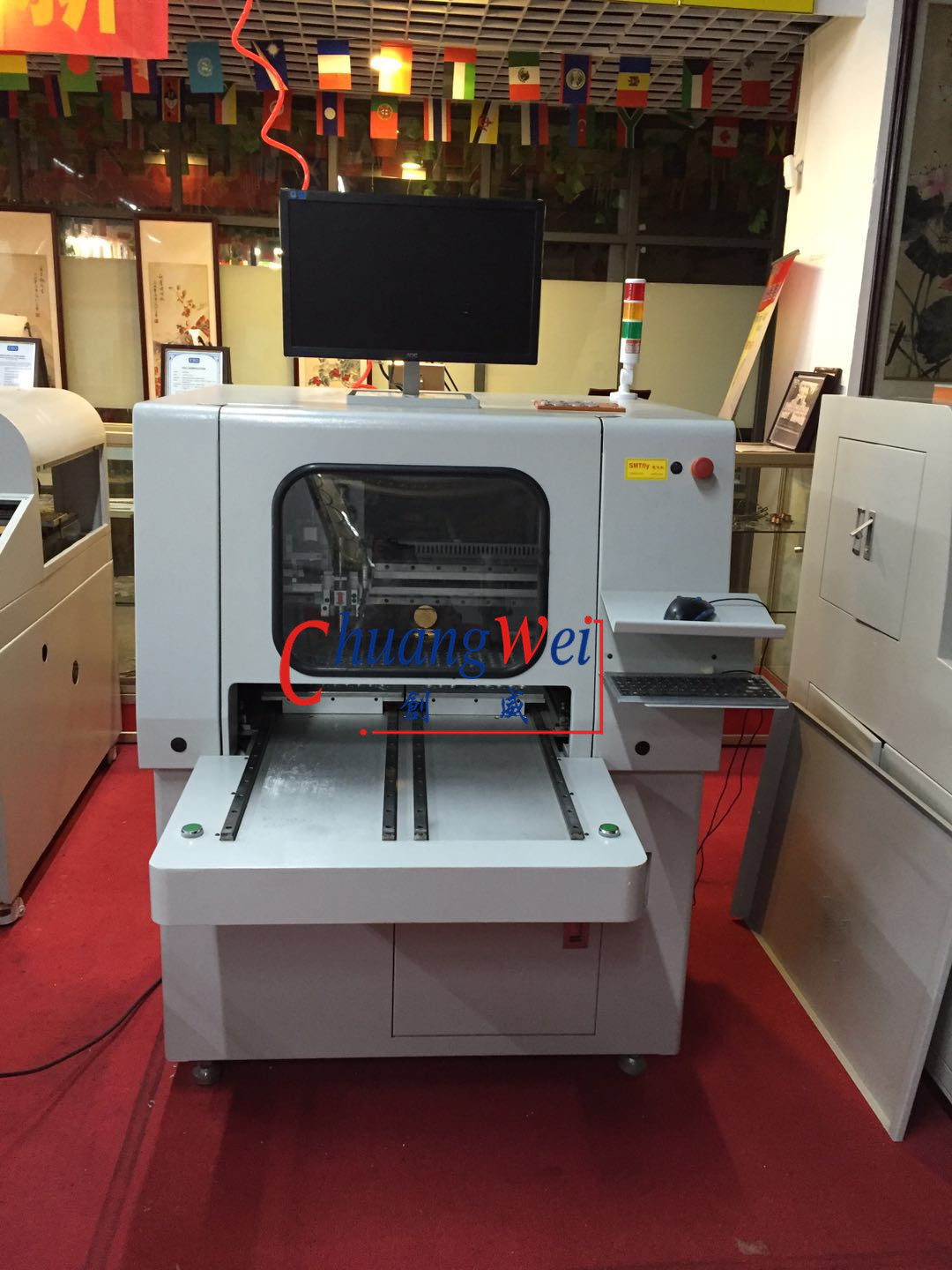

De Routermachine van PCB van PCB Depanelizer met Slimme Softwaregerber Ingevoerde Functie
De Eigenschappen van PCB Depanelizer:
1. Het vlotte knipsel eindigt slechts door routerknipsel.
2. Er is weinig vervorming op PCB tijdens knipsel omdat gebruikend asmotor met hoge frekwentie. Het is 1/10 van het drukken, 1/100 van met de hand het breken.
3. Één-aanraking programmaomschakeling.
4. Bekwaam om voering en boog met routermachine te snijden, om de beperking op PCB-ontwerp te verminderen.
5. Lees QR-code of KALIBER BEETJE auto uitgezocht scherp programma, of controleer overeenstemming tussen scherp programma en KALIBER.
6. Krachtige geminimaliseerde het stofadhesie van de Stofinzameling op PCB.
7. Het ontwikkelde beetje van de hoge prestatiesrouter dat het beetjeleven en hulp het een rommel maken van uitbreidde.
8. Verminder PCB kosten omdat het maken van v-Groef op PCB niet vereis
De Specificatie van PCB Depanelizer:
| I. hardware | |
| Systeemmodellen/types | Windows 7 |
| Globaal | |
| Voetafdruk (LxWxH) | 800mm*850mm*1700mm |
| (Benaderend) gewicht | 350KG |
| Regelbare machine positie (voor hoogte) | 60~110mm |
| Manipulator | |
| Manipulatormotor | De reeks van Panasonic MINAS A5 |
| Manipulatorherhaalbaarheid | 0.001mm |
| Asconfiguratie | |
| Maximumasreis (X, Y, Z) | 400mm*650mm*50mm |
| Werkplek | |
| Raad het Plaatsen | Inrichting het plaatsen, vingerhoedje het universele plaatsen, visiecorrectie |
| Laden en lossen | hand |
| Het verpletteren van Waaier | 300mm*280mm |
| Comité Dikte | 3mm |
| Fixturing | |
| Stijve Fixturing | Universeel vingerhoedje & antistatische inrichting |
| Hoogste Klem | Het gebruiken van gat het plaatsen |
| Asmotor | |
| Macht | 100W |
| Max. snelheid | 60000rpm/min |
| Het koelen | Het natuurlijke koelen en luchtgekoeld |
| De grootte van het routerbeetje | 3mm*3mm |
| Hulpmiddelverandering | Gebruiks Speciale moersleutel |
| Het verpletteren van vermogen | |
| Maximum verpletterende snelheid | 100mm/s |
| Herhaalbaarheid | 0.02mm |
| Vacuümsysteem | |
| Macht | 0.75KW220V eenfasige motor |
| Filtratie | Verticaal en horizontaal |
| Nut | |
| Macht | 1.5KW AC220V |
| Luchtlevering | 4~5KG/cm2 |
| II. software en Programmering | |
| Systeemplatform | Windows 7 |
| Systeemstabiliteit | 24 uren zonder uitzondering |
| Visiesysteem | Het systeem van de de groeperingscorrectie van de precisieccd visie (SONY 250 reeksen) |
| Programmering | |
| Online | Online Programmerend |
| Het uitgeven functie | Rechte, diagonale, cirkelboog, cirkel |
| Nr van Programma's dat kan worden geïnstalleerd | selecteer een opslagplaats volgens de eis van de cliënt |
| Vorm CCD-Camera voor programmering | Fangchenf130 Hoge Precisie CCD |
| De Compensatie van de Toolbitdiameter | Verstrek verschillende hoeken om de gebruiker te compenseren om verschillende vormen te kiezen |
| Interval die van de filterverandering (afstand) het plaatsen | de automatische schoonmakende filter en het stof aan stof worden inzamelingsdoos wanneer verwerking voltooid elke keer gecentraliseerd |
| Verrichtingsmonitors | |
| 3-kleur Torenlicht | 3-kleur controleert het licht de arbeidsvoorwaarden van de machine |
| De Opsporing van de hulpmiddelonderbreking | Automatische opsporing van hulpmiddel het leven & het gebruiken van tijd |
| De Opsporing van de motoroververhitting | het oververhitten, overbelasting, de functie van de laag voltagebescherming |
| Servooverbelastingsopsporing | De overbelasting, de lijn is normale, zwakstroombeschermingsfunctie |
| Het hulpmiddelleven het Volgen | de tijdopsporing van het hulpmiddelleven |
| PCB-Raadsteller | scherp punt, het snijdende tellen, gediversifieerde manier om te tellen. |
| Het Alarm van de vacuümfilterverandering | niet gebruik aan vacuümfilter |
| De Geschiedenis van de machinefout | De software registreert automatisch al alarmgeheugen |
| III. nauwkeurigheid | |
| As het plaatsen nauwkeurigheid | 0.01mm |
| Het verpletteren van Nauwkeurigheid | 0.02mm |
| IV. veiligheid | |
| Ingesloten het Werkgebied | Het gebruiken van vier verbindingsbescherming |
| De Sensoren van de deurkoppeling | microcontactsensor |
| De Knoop van het noodsituatieeinde | Ja |
De kenmerken van PCB DepanelizerTechnical:
1. Structurele precisie, de lading gelijk, om interne spanning te elimineren
2. Brandkast, gemakkelijk te werken
3. Voor elektronika, celtelefoons, computers, PCB, FPC (flexibele gedrukte kringsraad)
Onze Voordelen en Dienst:
1. De originele fabrikanten van PCB depanelizer, prijsconcessies
2. De de technische ondersteuningdiensten van de beloftedag
3. Beperk de behandeling van klachten, een half uur terug naar klanten
4. Depaneldeskundigen, de bepaling van professioneel PCB-subprogramma
5. De installatie ter plaatse en de opleiding zijn beschikbaar
