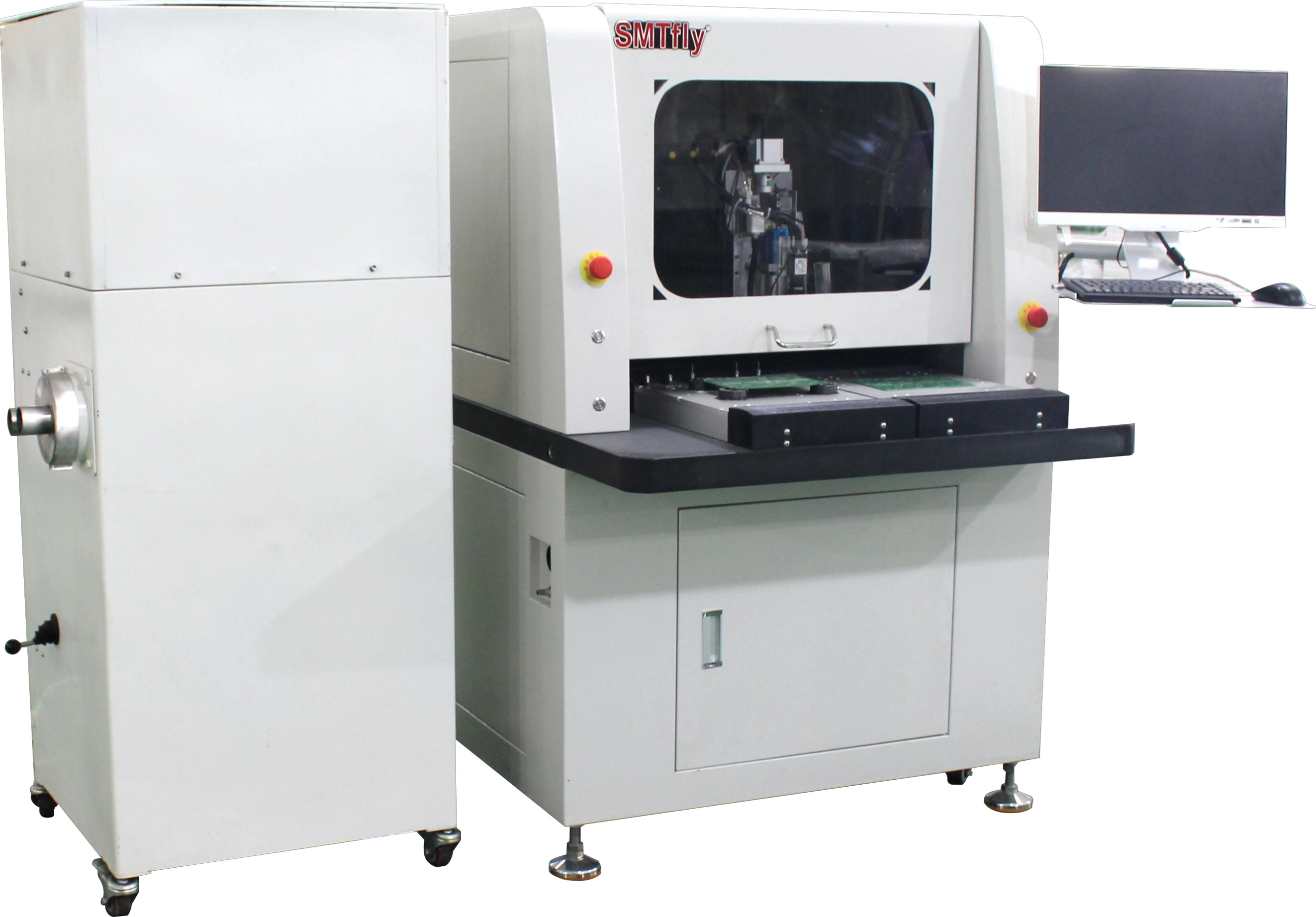

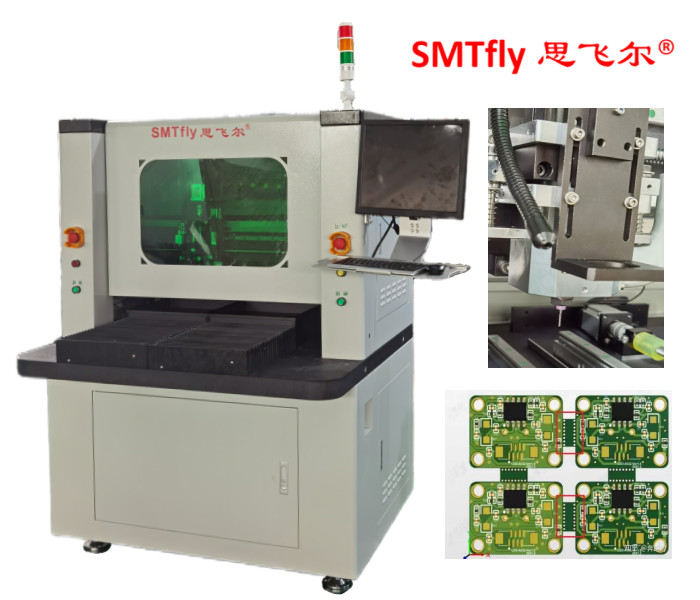

60000RPM FR4 Industrie PCB-afschakelingsrouterapparaat,PCB-separator
PCB-afsplitsingsrouterSpecificatie:
| I. Hardware | |
| Systemenmodellen / -typen | Windows 7 |
| Over het algemeen | |
| Voetafdruk (LxWxH) | 800 mm*850 mm*1700 mm |
| Gewicht (ongeveer) | 350 kg |
| Verstelbare machinevoetstukken (voor hoogte) | 60 tot 110 mm |
| Manipulator | |
| Motor van de manipulator | Panasonic MINAS A5-serie |
| Herhaalbaarheid van de manipulator | 0.001 mm |
| Asconfiguratie | |
| Maximale asreis (X,Y,Z) | 400 mm*650 mm*50 mm |
| Werkplek | |
| Plaats van de raad | Bevestiging van de fixture, universele positionering van de vinger, visiecorrectie |
| Laad/ontladen | handleiding |
| Routingbereik | 450 mm*350 mm |
| Paneldikte | 3 mm |
| Bevestiging | |
| Rigiede bevestigingen | Universele vingervinger en antistatische armature |
| Topklem | Gebruik van gat positionering |
| Spindelmotor | |
| Kracht | 100 W |
| Max. snelheid | 60000 tpm/min |
| Koeling | Natuurlijke koeling en luchtkoeling |
| Grootte van de bit van de router | 3 mm*3 mm |
| Verandering van gereedschap | Gebruik een speciale sleutel. |
| Routing-mogelijkheid | |
| Maximale routingssnelheid | 100 mm/s |
| Herhaalbaarheid | 0.02 mm |
| Vacuümsysteem | |
| Kracht | 0.75KW220V Eenfasemotor |
| Filtratie | Verticaal en horizontaal |
| Nutsbedrijven | |
| Kracht | 1.5 kW AC220V |
| Luchtvoorziening | 4 tot en met 5 kg/cm2 |
| II. Software en programmering | |
| Systeemplatform | Windows 7 |
| Systeemstabiliteit | 24 uur zonder uitzondering |
| Ziensysteem | Precision CCD-visie-uitlijningscorrectiesysteem (SONY 250-serie) |
| Programmeren | |
| On-line | Online programmeren |
| Bewerking functie | Rechte, diagonale, cirkelvormige boog, cirkel |
| Aantal programma's die kunnen worden geïnstalleerd | een opslaglocatie kiezen volgens de eisen van de klant |
| Configureer CCD-camera voor programmering | Fangchen F130 High Precision CCD |
| Compensatie voor de diameter van de werktuigstuk | Verschaffen van verschillende hoeken om de gebruiker te compenseren voor het kiezen van verschillende vormen |
| Filterwijziging Interval (afstand) instelling | automatisch schoonmaakfilter en stof-tot-stof verzameldoos wanneer de verwerking is voltooid centraal elke keer |
| Operatie-monitors | |
| 3-kleurig torenlicht | 3-kleurige lichten monitoren van de werkomstandigheden van de machine |
| Het detecteren van werktuigbreuk | Automatische opsporing van de levensduur van het gereedschap en het gebruik van de tijd |
| Detectie van oververhitting van de motor | oververhitting, overbelasting, laagspanningsbescherming |
| Servo-overbelastingdetectie | Overbelasting, de lijn is normaal, laagspanningsbescherming |
| Werktuiglevensduur | detectie van de levensduur van het gereedschap |
| PCB-bordteller | Het is de bedoeling van de Commissie dat de Europese Unie de nodige maatregelen treft om de economische en sociale samenhang te versterken. |
| Alarm voor vervanging van vacuümfilter | niet te gebruiken voor vacuümfilter |
| Geschiedenis van machinefouten | De software registreert automatisch alle alarmen geheugen |
| III. Nauwkeurigheid | |
| Accuraatheid van de positie van de as | 0.01 mm |
| Routingnauwkeurigheid | 0.02 mm |
| IV. Veiligheid | |
| Gesloten werkgebied | Met behulp van vier zegelbescherming |
| Doorvergrendelingssensoren | met een micro-switch sensor |
| Noodstopknop | - Ja, dat klopt. |
PCB-verwijderingsrouter Technische kenmerken:
1- Structurele precisie, de belasting gelijkmatig, om interne spanning te elimineren
2Veilig, gemakkelijk te bedienen
3Voor elektronica, mobiele telefoons, computers, PCB, FPC (flexibel bedrukt circuit board)
Onze voordelen en diensten:
1 verwerking van textiel, verwerking van textiel, verwerking van textiel
2. Technische ondersteuning op de dag van de afspraak
3- Beperk de behandeling van klachten, een half uur terug naar klanten
4Depanel Experts, het aanbieden van professioneel PCB-subprogramma
5Installatie en opleiding ter plaatse is beschikbaar
