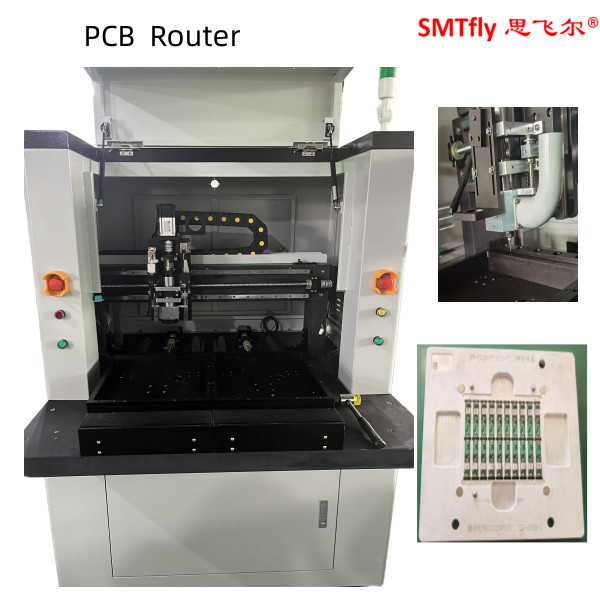

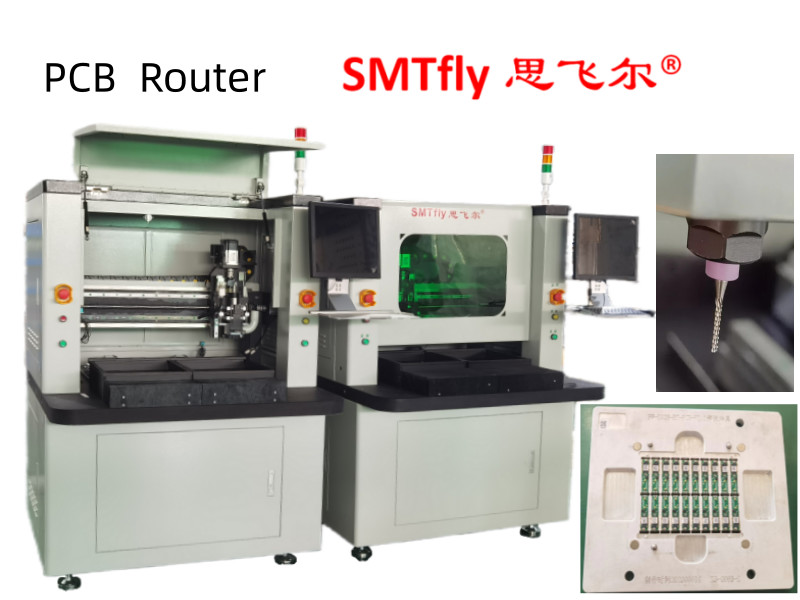

3 mm Dual Table PCB Router Machine met bovenste en onderste stofzuiger
Specificatie:
| Afmetingen ((W*D*H): | 1220 mm*1450 mm*1420 mm |
| Gewicht: | 550 kg |
| Hoogteverschuiving: | 60 tot 110 mm |
| Motortype: | JiaBao-serie |
| Positioneringsherhaalbaarheid: | 0.001 mm |
| Werkgebied van de as ((max): | 680 mm*360 mm*50 mm |
| Bevestiging van PCB: | Standaard, specialisatie |
| PCB-laden/laden: | handleiding |
| PCB-grootte (maximaal): | 322 mm*322 mm |
| PCB-dikte (maximaal): | 5 mm |
| Verstoppingsbevestiging: | standaard |
| Bevestiging van de bevestiging: | machines en toestellen |
| Vermogen: | 400 W |
| Spindel: | 50000 tpm/min |
| Bescherm: | zelf/windkoeling |
| Vervangingsscherm: | Specialisatie |
Kenmerken:
CW-F02 is een machine voor het snijden van multi-paneel PCB volgens het vooraf uitgewerkte pad met behulp van hoge snelheid beweging van freesmachine.het verbetert de kwaliteit van het product en vermindert het schrootpercentage.
De machine gebruikt een mens-machine interface via Windows XP, die eenvoudig en handig is, in staat is om automatische snijpadcorrectie, bewerking en wijziging van het high-pixel CCD-programma te bereiken,blokprogramma en enkelstapsprogramma.
Het PCB met twee interactieve platen voor het laden en lossen van materialen zal de tijd van stilstand van de machine effectief verminderen, waardoor een ideale productiviteit wordt bereikt.hulpprogramma voor demonstratie en bewerkingsfunctieDe machine is uitgerust met een automatisch markeringspositiecorrectiesysteem, het bewegingspad wordt in realtime weergegeven en op analoge wijze getraceerd;Alles in het algemeen een heldere visie realiseren.
Door de automatische positiecorrectiefunctie kan PCB nauwkeuriger snijden.dus verlaagt de standaard voor operators om de plaat te plaatsen, zodat de werkdoeltreffendheid enorm wordt verbeterd.
De kopieerfunctie van de twee platen, het blok, arrays, multi-hoek plaat,de single tracing modificatie functie en de block editing functie vereenvoudigen inderdaad het programmeringsproces en verhogen de efficiëntie.
Staubzuiger:
Specificatie:
| Model | CW-F01-SV |
| Afmeting | 650*400*1300 mm |
| Materiaal | S/S 41 koolstofstaal |
| Beheerswijze | Ingebouwd |
| Filter | 100% polyester naald niet-geweven zak |
| Valmodus | Handmatige joystick + Stof zwaartepunt automatisch vallen |
| Motor | 2 pk, 1,5 kW, 380 V |
| Statische druk | 2000 mmAQ |
| Vacuümzuigdiameter | 50 mm |
| Filterzakken | 8 stuks, 120 ((D) mm*500 ((L) mm |
| Oppervlaktebehandeling | Eenzijdige kalender |
| Reinigingswijze | Stofdoos van het type lade |
| Positierwiel | 4 stuks, ¢ 65 * ¢ 12mm |
| Handwiel | 2 stuks |
| Gewicht | 150 kg |
| Opmerking | Verzegelde toegangsdeur van zacht rubber en doorzichtige deur |
