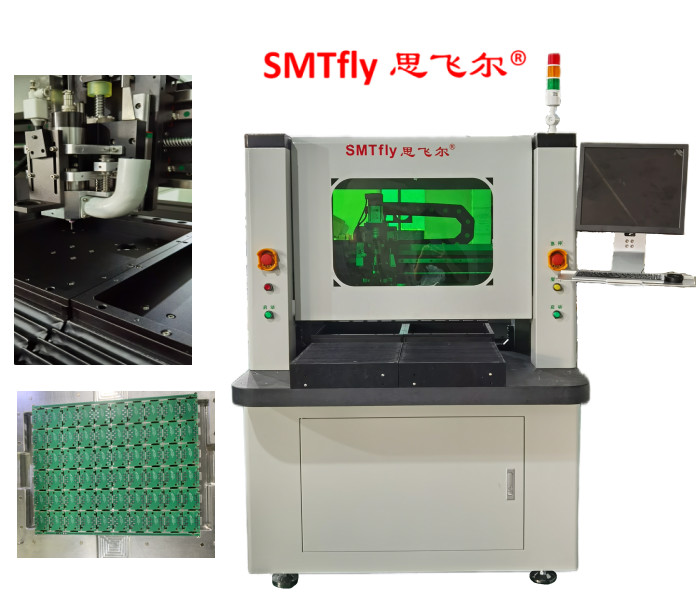

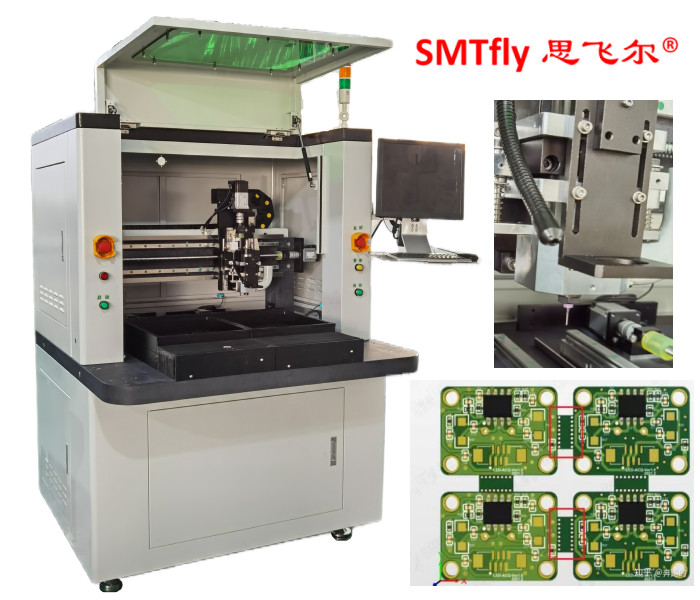

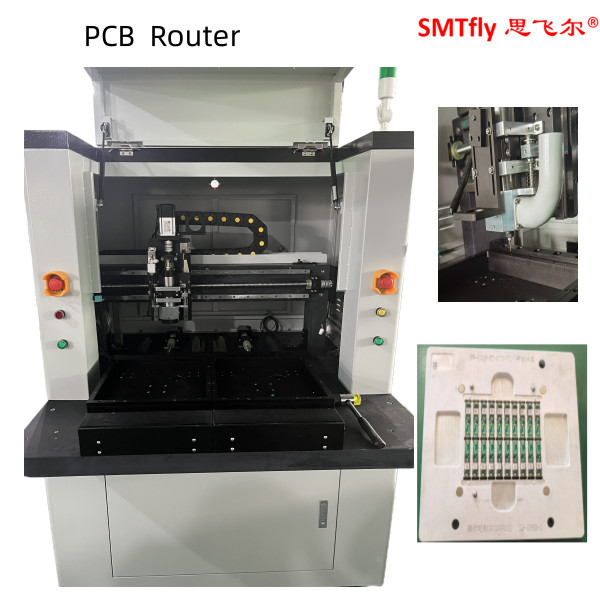

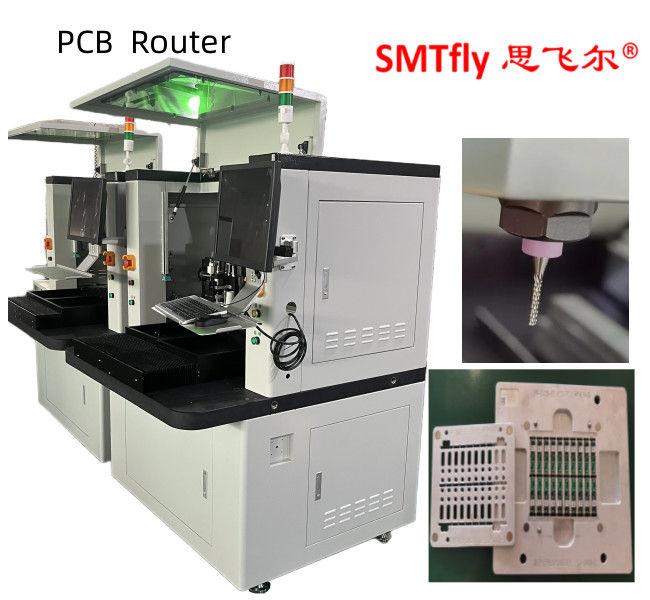

PCB Depaneling Machine PCB Routing Equipment voor 0,6-3,5 mm dikke TAB PCB boards Kenmerken:
1Een glad snijwerk alleen door het snijden van de router.
2Er is weinig vervorming op het PCB tijdens het snijden omdat met behulp van een high-frequency spindle motor.
3Een-touch programma overschakeling.
4Kan de bekleding en de boog snijden met de router machine, vermindert de beperking op PCB ontwerp.
5. Lees de QR-code of JIG BIT auto selecteer snijprogramma, of controleer de overeenstemming tussen snijprogramma en JIG.
6Krachtige stofverzameling verminderde de stofadhesie op PCB.
7Ik heb een high-performance router ontwikkeld die de levensduur van de bit verlengt.
8Vermindert de kosten van PCB omdat er geen V-groef op PCB hoeft te worden gemaakt
Specificatie:
| Afmetingen ((W*D*H): | 1220 mm*1450 mm*1420 mm |
| Gewicht: | 550 kg |
| Hoogteverschuiving: | 60 tot 110 mm |
| Motortype: | JiaBao-serie |
| Positioneringsherhaalbaarheid: | 0.001 mm |
| Werkgebied van de as ((max): | 680 mm*360 mm*50 mm |
| Bevestiging van PCB: | Standaard, specialisatie |
| PCB-laden/laden: | handleiding |
| PCB-grootte (maximaal): | 322 mm*322 mm |
| PCB-dikte (maximaal): | 5 mm |
| Verstoppingsbevestiging: | standaard |
| Bevestiging van de bevestiging: | machines en toestellen |
| Vermogen: | 400 W |
| Spindel: | 50000 tpm/min |
| Bescherm: | zelf/windkoeling |
| Vervangingsscherm: | Specialisatie |
Staubzuiger:
| Model | SMTvlieg-F01-SV |
| Afmeting | 650*400*1300 mm |
| Materiaal | S/S 41 koolstofstaal |
| Beheerswijze | Ingebouwd |
| Filter | 100% polyester naald niet-geweven zak |
| Valmodus | Handmatige joystick + Stof zwaartepunt automatisch vallen |
| Motor | 2 pk, 1,5 kW, 380 V |
| Statische druk | 2000 mmAQ |
| Vacuümzuigdiameter | 50 mm |
| Filterzakken | 8 stuks, 120 ((D) mm*500 ((L) mm |
| Oppervlaktebehandeling | Eenzijdige kalender |
| Reinigingswijze | Stofdoos van het type lade |
| Positierwiel | 4 stuks, ¢ 65 * ¢ 12mm |
| Handwiel | 2 stuks |
| Gewicht | 150 kg |
| Opmerking | Verzegelde toegangsdeur van zacht rubber en doorzichtige deur |
Operatie:
Stap 1: Voordat de motor wordt gestart, moet worden vastgesteld of de motor de rijrichting normaal is of niet, en wanneercorrecte, test de sterke trekkracht van de zuigkracht De luchtuitlaat heeft een sterke zuigkracht; anders Zwakke kracht is niet genoeg.
Stap 2: Het kan 24 uur continu worden gebruikt, omdat het stof niet automatisch wordt verwijderd, moet het stoppen wanneer het poeder en de zuigkracht van de vervuilingsbron zwak zijn.
Stap 3:De handmatige stofverwijder is aan de linkerkant of aan de rechterkant van de controledeur geplaatst.zodat het stof dat aan de filterzak is bevestigd, in de stofverzamelbox valt.
Stap 4: Reinig regelmatig het stof in de stofverzamelruimte naargelang de stofhoeveelheid wanneer het 70% vol is, anders overstromen
Stap 5: Wanneer het stof is gereinigd, wordt het eerst uitgeschakeld en wordt het poeder gereinigd nadat de apparatuur volledig is gestopt.zet de stofopvangbox in de vaste positie van de stofopvanger, en de onderdelen zijn verzegeld en blijven gebruiken.
Stap 6: De inspectiedeur is een filterdoekpijp, stof wordt gefilterd door de doekpijp en het uitlaatgas is schone lucht.
