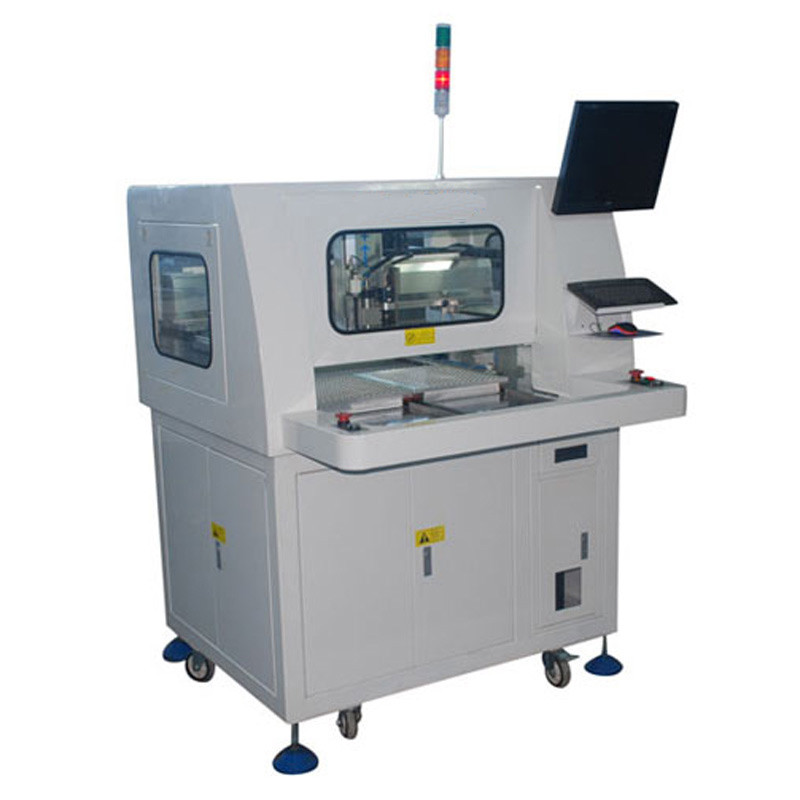

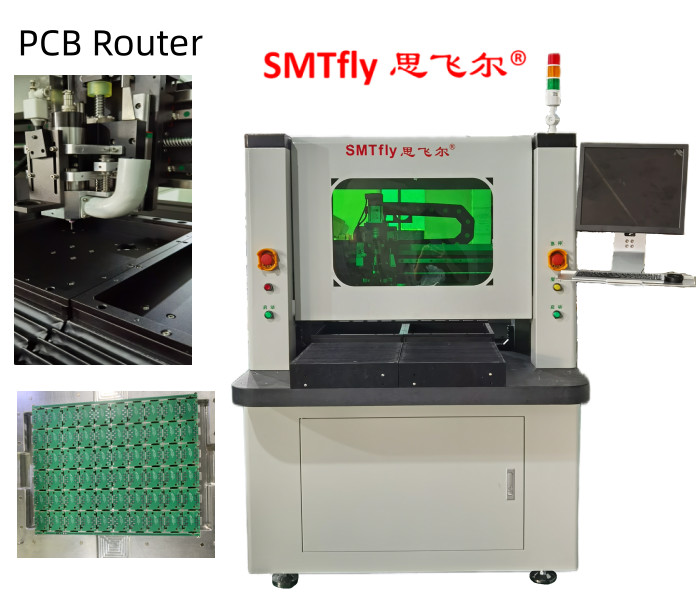

CNC die de Routermachines van PCB Depaneling met CCD-Cameragroepering programmeert
1. MachineLijst van onderdelen
|
I. hardware |
|
|
AS |
De as en de omschakelaar van de ochtendster |
|
CCD |
Sony 520 lijn industriële camera's |
|
LENS |
Computar EX2C |
|
Schroef |
TBI-de invoer van de de balschroef van de Precisiegrond |
|
Gids |
HIWIN die Ingevoerd lineair gidsspoor verwijden |
|
MOTOR |
JiaBaolcf Reeks |
|
I/O CONTRONL-KAART |
HFC PCI-9074 |
|
BESTUURDERScontronl KAART |
HFC PCI-9074 |
|
I/O KAART |
PCI-9074-64pcs/-38pcs |
|
Statische schoonmaakbeurt |
Statisch-ST401A Reeks |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
Machineinterface |
AOC LCD17“, Logitech-muis |
|
2. software |
|
|
Controlesysteem |
Windows XP-Beroeps (Service3, v.3244) |
|
Verrichting GUI |
Chinees Windows XP |
|
Het programma geeft uit |
Gealigneerd |
|
Visiesysteem |
De compensatie van CCD AOTU |
|
Controlesysteem |
F 1.0.2 versie |
2. Prestatiesparameters
|
Globaal |
|
|
Afmetingen (W*D*H) |
1220mm*1450mm*1420mm |
|
Gewicht |
550KG |
|
Hoogtecompensatie |
60~110mm |
|
Manipulator |
|
|
Motortype |
JiaBaoreeks |
|
Het plaatsen herhaalbaarheid |
0.001mm |
|
(Maximum) as werkplaats |
680mm*360mm*50mm |
|
Werkplek |
|
|
PCB-bevestiging |
norm, specialisatie |
|
PCB-laden en lossen |
hand |
|
PCB-(maximum) grootte |
322mm*322mm |
|
PCB dik (maximum) |
5mm |
|
Fixturing |
|
|
Starheid het fixturing |
norm |
|
Fixturingsbevestiging |
machines |
|
Asmotor |
|
|
Macht |
400W |
|
As |
50000rpm/min |
|
Bescherm |
het zelf/wind koelen |
|
Veranderingssnijder |
Specialisatie |
|
Het verpletteren van vermogen |
|
|
Scherpe snelheid (max.) |
100mm/s |
|
Drijfsnelheid (max.) |
3000mm/s |
|
Precisie van knipsel |
0.01mm |
|
Vacuümsysteem |
|
|
Vacuümmacht |
2.2KW AC 380V |
|
Vacuüm |
schietlood |
|
Nut |
|
|
Macht |
2.2KW AC380V |
|
Luchtlevering |
2~5KG/cm2 |
|
Programmering |
|
|
Het programma geeft uit |
Gealigneerd |
|
De functie geeft uit |
Lijn, boog, circula, u-Kromme |
|
Programmaopslag |
HDD |
|
Visiesysteem |
SONE-kleur CCD |
|
de compensatie van de malensnijder |
AUTO |
|
Vacuümopstelling |
AUTO |
|
Verrichtingsmonitors |
|
|
Iindicator |
De staat van de Iindicatormachine |
|
hulpmiddelcontrole |
Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
|
De motor beschermt |
Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
|
motor over ladingscontrole |
Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
|
Hulpmiddel bruikbare tijd |
Het automatische opsporingsprogrammaleven, |
|
Gegevensstatistiek |
Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
|
Foutenverslag |
De software registreert automatisch al alarmgeheugen van machines |
|
III. nauwkeurigheid |
|
|
Asprecisie |
0.001mm |
|
Scherpe precisie |
0.1mm |
|
IV. veiligheid |
|
|
De werkplaats beschermt |
Met vier verzegelde bescherming |
|
Deursensor |
Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
|
Exigency eindeknoop |
|
3. Functiebeschrijving
1) X10 maakt het inzoomenbeeld programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen
2) Verstrekt glijdende lijst twee gelijktijdig in-en-uit beweging om de kopspijkertijd voor betere productiviteit te verminderen.
3) Het AUTOmark compensatiesystem.ccd beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen
4) Het Routngbeetje heft automatisch en verschuift naar volgende geprogrammeerd punt op die dan de het levenstijd snijden uit te breiden van het verpletteren van beetje.
5) De industrieontwerp van de veiligheidsdeur
6) CCD-beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen
