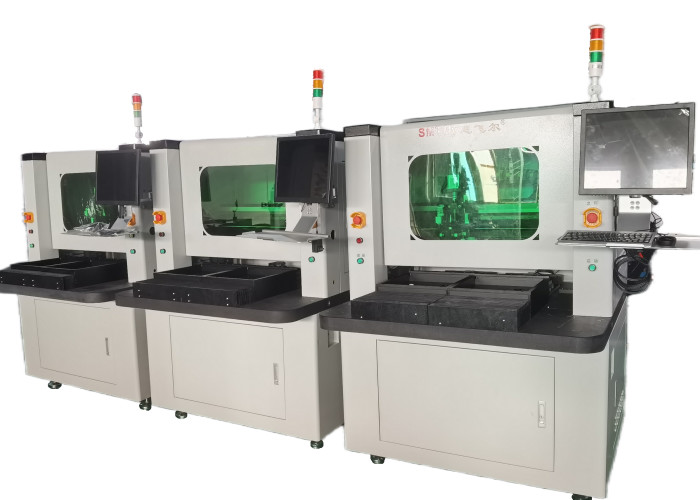

Precision Printed Circuit Board Cutting Floor type PCB Routing Equipment
1Kenmerken:
1.X10 zoom-in beeld maakt programmeren gemakkelijker en verhoogt de nauwkeurigheid van puntinstelling.
2.Twee schuiftafels zorgen voor gelijktijdige in- en uitbeweging om de aan- en uitschakeltijd te verkorten voor een betere productiviteit.
3.AUTO MARK offset system.CCD-afbeelding kan het pad of de routing controleren en simuleren om onnodige fouten te verminderen voordat het wordt gesneden.
4Het heeft een routing bit levensduur controle en alarm systeem om de operator te herinneren om routing bits te veranderen als het 120M snijden af is.middelste 2 mm snijden het tweede freespunt, de laatste 2 mm snijdt het derde freespunt om de levensduur te verlengen.
5. CCD-beeld kan het pad of de routing controleren en simuleren om onnodige fouten te verminderen voordat het wordt gesneden.
2Voordelen:
1Door gebruik te maken van een dubbel glij-in-plaats-apparaat, vermindert de snijtijd de wachttijden, verhoogt de productiecapaciteit.
2. Vermijd kunstmatige flap veroorzaakt door het kraken van tin en onderdeel beschadiging en andere problemen.
3Vermijd stomp of gevouwen materiaal, veroorzaakt door mechanische spanningen.
4. Geschikt voor het afgeronde boog- en lijnsnijden van platen.
5Geschikt voor kleine stukjes van het eindsnijwerk, basisplaat van een mobiele telefoon, PDA, PC-interface kaart enzovoort.
3. Lijst met onderdelen
| I. Hardware | |
| Spindel | KAVO-spoel |
| CCD | Sony 520-lijn industriële camera's |
| LENS | Computa EX2C |
| Schroef. | TBI Precision Ground Ball Screw |
| Gids | HIWIN verruiming Geïmporteerde lineaire geleidingsrails |
| Motor | JiaBao LCF-serie |
| I/O CONTROL CARD | HFC's PCI-9074 |
| De bestuurdercontrolekarte | HFC's PCI-9074 |
| I/O-KAART | PCI-9074-64 stuks/-38 stuks |
| Statisch schoonmaken | STATIC-ST401A-serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Machine-interface | AOC LCD17",Logitech muis |
| 2.software | |
| Controlesysteem | Windows XP Professional (Service3, v.3244) |
| GUI-operatie | Engels Windows XP |
| Programmabewerken | Inline |
| Ziensysteem | CCD AOTU-offset |
| Controlesysteem | F1.2.88 versie |
4. Parameters
| Over het algemeen | |
| Afmetingen ((W*D*H) | 1370 mm*1650 mm*1450 mm |
| Gewicht | 650 kg |
| Hoogteverschuiving | 60 tot 110 mm |
| Manipulator | |
| Motortype | JiaBao-serie |
| Herhaalbaarheid van de positionering | 0.001 mm |
| Werkgebied van de as (max) | 830 mm*580 mm*50 mm |
| Werkplek | |
| Bevestiging van PCB's | Standaard, specialisatie |
| PCB-laden/laden | handleiding |
| PCB-grootte (maximaal) | 320*320mm (kan op maat gemaakt worden) |
| PCB-dikte (maximaal) | 5 mm |
| Bevestiging | |
| Stevigheidsbevestiging | Gebruik cliënt-apparaat |
| Bevestigingsbevestiging | machines en toestellen |
| Spindelmotor | |
| Kracht | 150 W |
| Spindel | 60000 tpm/min |
| Bescherm | zelf/windkoeling |
| Vervangingsmachine | Specialisatie |
| Routing-mogelijkheid | |
| Snijtijd ((max.) | 80 mm/s |
| Rijsnelheid ((max.) | 2500 mm/s |
| Precisie van het snijden | 0.01 mm |
| Vacuümsysteem | |
| Vacuümvermogen | 3.5 kW wisselstroom 380V |
| Vacuüm | Ploom |
| Nutsbedrijven | |
| Kracht | 2.0KW AC380V |
| Luchtvoorziening | 4-6 kg/cm2 |
| Programmeren | |
| Programmabewerken | Inline |
| Bewerken van functies | Lijn, boog, cirkel, U-curve |
| Programmaopslag | HDD |
| Ziensysteem | SONE-kleur CCD |
| freesmachine met versnelling | Auto's |
| Vacuüminstelling | Auto's |
| Operatie-monitors | |
| Indicator | Indicator Machinestoat |
| gereedschapscontrole | Levensduur van het apparaat voor automatische detectie, gebruik van tijdtests |
| Motorbescherming | Met oververhitting, overbelasting, laagspanningsbescherming |
| motoroverbelastingcontrole | Heb overbelasting, de lijn is normaal, laagspanningsbescherming functie |
| Werktuig bruikbare tijd | levensduur van het automatische detectietool, |
| Gegevensstatistiek | Afzonderlijk bordmodel, afzonderlijk tellen, verschillende telmethoden |
| Foutrecord | Software registreert automatisch alle alarmen geheugen van machines |
| III. Nauwkeurigheid | |
| Asprecision | 0.001 mm |
| Snijprecisie | 0.1 mm |
| IV. Veiligheid | |
| Bescherming van het werkgebied | Met vier verzegelde beschermingen |
| Doorsensor | Voor- en achterdeuropensensor met micro-schakelaar (facultatief) |
| Stopteknop voor noodgevallen |

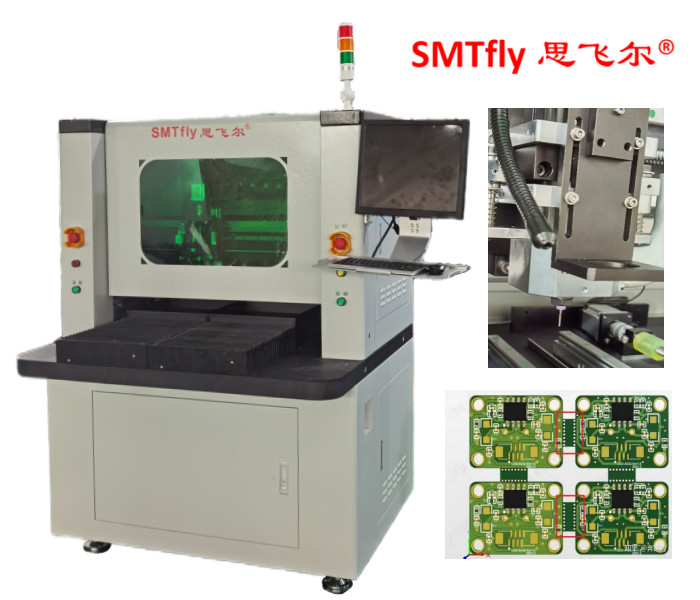

5Detailfoto:
6Onze dienst:
# Vinnige levering
# 24 uur snelle reactie
De grootste fabriek in Zuid-China
# 100% verantwoordelijk voor kwaliteit
# 18 jaar ervaring
# Overzeese installatie en opleiding beschikbaar
