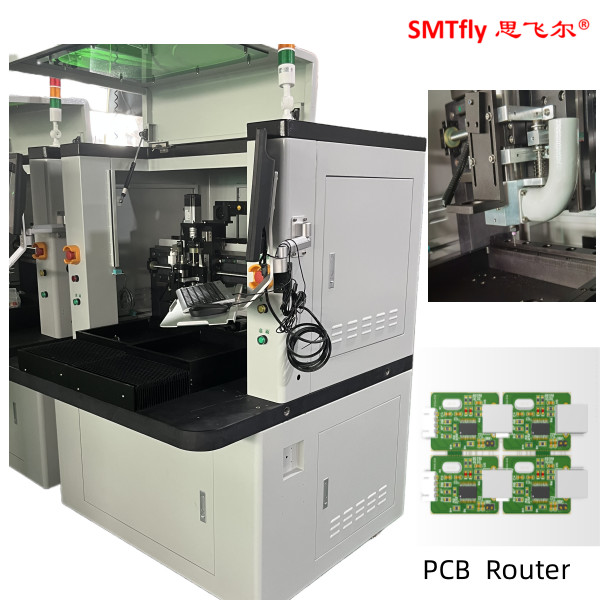

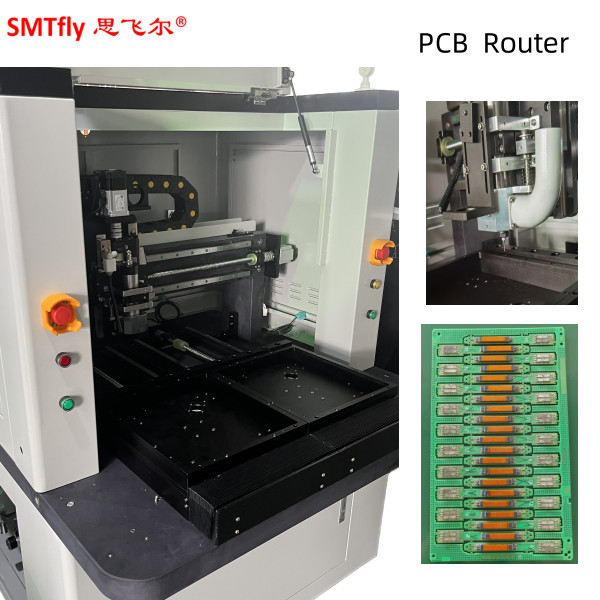

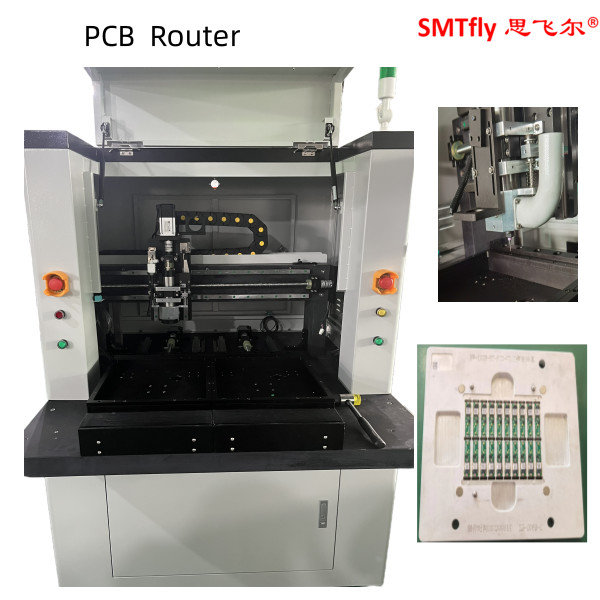

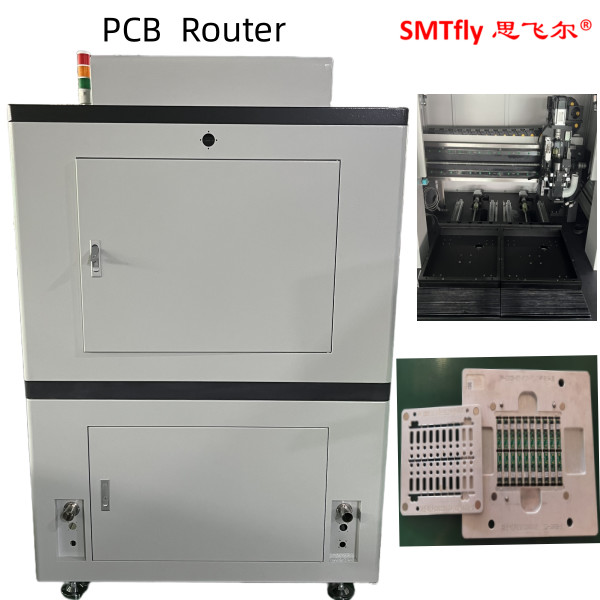

Universal Thumble Depaneling Router, 100W Cnc Pcb Routing Machine

I. Hardware

Systemenmodellen / -typen

Windows XP Professional

Over het algemeen

Voetafdruk (LxWxH)

800 mm*850 mm*1700 mm

Gewicht (ongeveer)

150 kg

Verstelbare machinevoetstukken (voor hoogte)

60 tot 110 mm

Manipulator

Motor van de manipulator

Panasonic MINAS A5-serie

Herhaalbaarheid van de manipulator

0.001 mm

Asconfiguratie

Maximale asreis (X,Y,Z)

400 mm*650 mm*50 mm

Werkplek

Plaats van de raad

Bevestiging van de fixture, universele positionering van de vinger, visiecorrectie

Laad/ontladen

handleiding

Routingbereik

320 mm*320 mm

Dikte van het paneel

3 mm

Bevestiging

Rigiede bevestigingen

Universele vingervinger en antistatische armature

Topklem

Gebruik van gat positionering

Spindelmotor

Kracht

100 W

Max. snelheid

60000 tpm/min

Koeling

Natuurlijke koeling en luchtkoeling

Grootte van de bit van de router

3 mm*3 mm

Verandering van gereedschap

Gebruik een speciale sleutel.

Spindelmotor

Kracht

100 W

Max. snelheid

60000 tpm/min

Koeling

Natuurlijke koeling en luchtkoeling

Grootte van de bit van de router

3 mm*3 mm

Verandering van gereedschap

Gebruik een speciale sleutel.

Routing-mogelijkheid

Maximale routingssnelheid

100 mm/s

Herhaalbaarheid

0.02 mm

Vacuümsysteem

Kracht

0.75KW220V Eenfasemotor

Filtratie

Verticaal en horizontaal

Nutsbedrijven

Kracht

1.5 kW AC220V

Luchtvoorziening

4 tot en met 5 kg/cm2

II. Software en programmering

Systeemplatform

Windows XP Professional (Service3, v.3244)

Systeemstabiliteit

24 uur zonder uitzondering

Ziensysteem

Precision CCD-visie-uitlijningscorrectiesysteem (SONY 250-serie)

Programmeren

On-line

Online programmeren

Bewerking functie

Rechte, diagonale, cirkelvormige boog, cirkel

Aantal programma's die kunnen worden geïnstalleerd

een opslaglocatie kiezen volgens de eisen van de klant

Configureer CCD-camera voor programmering

Fangchen F130 High Precision CCD

Compensatie voor de diameter van de werktuigstuk

Verschaffen van verschillende hoeken om te compenseren voor de gebruiker om te kiezen

verschillende vormen

Filterwijziging Interval (afstand) instelling

automatisch reinigingsfilter en stof- tot stofverzameldoos wanneer

De verwerking wordt centraal uitgevoerd elke keer

Operatie-monitors

3-kleurig torenlicht

3-kleurige lichten monitoren van de werkomstandigheden van de machine

3-kleurig torenlicht

Automatische opsporing van de levensduur van het gereedschap en het gebruik van de tijd

Detectie van oververhitting van de motor

oververhitting, overbelasting, laagspanningsbescherming

Servo-overbelastingdetectie

Overbelasting, de lijn is normaal, laagspanningsbescherming

Werktuiglevensduur

detectie van de levensduur van het gereedschap

PCB-bordteller

Het is de bedoeling van de Commissie dat de Europese Unie de nodige maatregelen treft om de economische en sociale samenhang te versterken.

Alarm voor vervanging van vacuümfilter

niet te gebruiken voor vacuümfilter

Geschiedenis van machinefouten

De software registreert automatisch alle alarmen geheugen

III. Nauwkeurigheid

Accuraatheid van de positie van de as

0.01 mm

Routingnauwkeurigheid

0.02 mm

IV. Veiligheid

Gesloten werkgebied

Met behulp van vier zegelbescherming

Doorvergrendelingssensoren

met een micro-switch sensor

Noodstopknop

- Ja, dat klopt.
