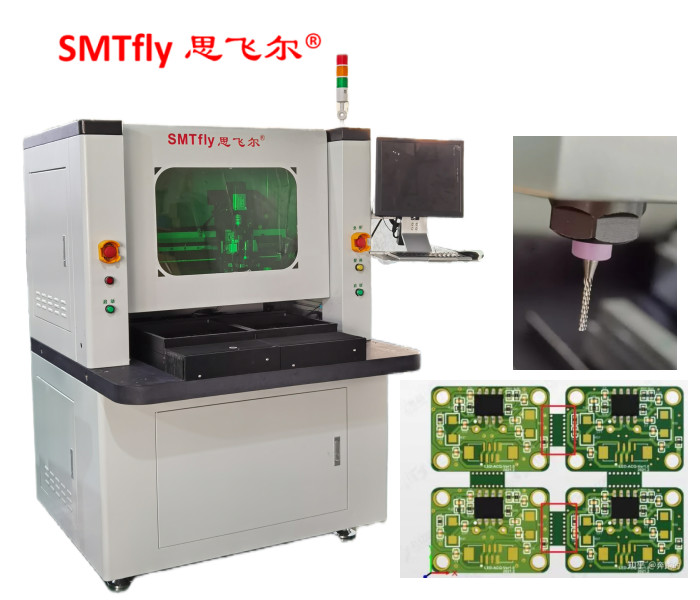

De Routermateriaal van PCB van PCB Depanelizer met KAVO-As en 1 jaargarantie
1. Lijst van onderdelen
| I. hardware | |
| AS | KAVO-as |
| CCD | Sony 520 lijn industriële camera's |
| LENS | Computar EX2C |
| Schroef | TBI-de invoer van de de balschroef van de Precisiegrond |
| Gids | HIWIN die Ingevoerd lineair gidsspoor verwijden |
| MOTOR | JiaBaolcf Reeks |
| I/O CONTRONL-KAART | HFC PCI-9074 |
| BESTUURDERScontronl KAART | HFC PCI-9074 |
| I/O KAART | PCI-9074-64pcs/-38pcs |
| Statische schoonmaakbeurt | Statisch-ST401A Reeks |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Machineinterface | AOC LCD17“, Logitech-muis |
| 2. software | |
| Controlesysteem | Windows XP-Beroeps (Service3, v.3244) |
| Verrichting GUI | Engels Windows XP |
| Het programma geeft uit | Gealigneerd |
| Visiesysteem | De compensatie van CCD AOTU |
| Controlesysteem | F 1.2.88 versie |
2. Parameters
| Globaal | |
| Afmetingen (W*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650KG |
| Hoogtecompensatie | 60~110mm |
| Manipulator | |
| Motortype | JiaBaoreeks |
| Het plaatsen herhaalbaarheid | 0.001mm |
| (Maximum) as werkplaats | 830mm*580mm*50mm |
| Werkplek | |
| PCB-bevestiging | norm, specialisatie |
| PCB-laden en lossen | hand |
| PCB-(maximum) grootte | 320*320mm (zou kunnen worden aangepast maken) |
| PCB dik (maximum) | 5mm |
| Fixturing | |
| Starheid het fixturing | De inrichting van de gebruikscliënt |
| Fixturingsbevestiging | machines |
| Asmotor | |
| Macht | 150W |
| As | 60000rpm/min |
| Bescherm | het zelf/wind koelen |
| Veranderingssnijder | Specialisatie |
| Het verpletteren van vermogen | |
| Scherpe snelheid (max.) | 80mm/s |
| Drijfsnelheid (max.) | 2500mm/s |
| Precisie van knipsel | 0.01mm |
| Vacuümsysteem | |
| Vacuümmacht | 3.5KW AC 380V |
| Vacuüm | schietlood |
| Nut | |
| Macht | 2.0KW AC380V |
| Luchtlevering | 4-6KG/cm2 |
| Programmering | |
| Het programma geeft uit | Gealigneerd |
| De functie geeft uit | Lijn, boog, circula, u-Kromme |
| Programmaopslag | HDD |
| Visiesysteem | SONE-kleur CCD |
| de compensatie van de malensnijder | AUTO |
| Vacuümopstelling | AUTO |
| Verrichtingsmonitors | |
| Iindicator | De staat van de Iindicatormachine |
| hulpmiddelcontrole | Het automatische opsporingsprogrammaleven, het gebruik van tijd het testen |
| De motor beschermt | Heb het oververhitten, overbelast, de functie van de laag voltagebescherming |
| motor over ladingscontrole | Heb Overbelasting, is de lijn de functie van de normaal, laag voltagebescherming |
| Hulpmiddel bruikbare tijd | Het automatische opsporingsprogrammaleven, |
| Gegevensstatistiek | Afzonderlijk raadsmodel, die telling, diverse tellende methodes scheiden |
| Foutenverslag | De software registreert automatisch al alarmgeheugen van machines |
| III. nauwkeurigheid | |
| Asprecisie | 0.001mm |
| Scherpe precisie | 0.1mm |
| IV. veiligheid | |
| De werkplaats beschermt | Met vier verzegelde bescherming |
| Deursensor | Voor en achter (facultatieve) het microcontactsensor van de veiligheidsdeur |
| Exigency eindeknoop |
3. Eigenschap:
1.X10 het inzoomenbeeld maakt programmerings tot easier&increase de nauwkeurigheid van punt het plaatsen.
2.Two de glijdende lijst verstrekt gelijktijdig in-en-uit beweging om de kopspijkertijd voor betere productiviteit te verminderen.
3.AUTO MARK het compensatiesystem.ccd beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen.
4. Heeft het verpletteren van de tijd het controleren en alarmsysteem van het beetjeleven om exploitant eraan te herinneren om het verpletteren van beetjes te veranderen wanneer het 120M knipsel beëindigt. En verpletterend beetje eerst 2mm snijd het eerste miling punt, sneed midden 2mm het tweede malenpunt, snijden laatste 2mm het derde malenpunt om zijn het levenstijd te verhogen.
5. CCD-beeld kon check&simulate de weg of het verpletteren om onnodige fout vóór knipsel te verminderen.
4. Gedetailleerde Foto:
5. Onze dienst:
1. Snelle levering
2,24 u snelle reactie
3. Grootste manufactory in Zuid-China
4.100% verantwoordelijk voor kwaliteit
5,18 jaar ervarings
6.Oversea de installatie en de opleiding zijn beschikbaar
6. Voordelen:
1. Gebruikend dubbele dia in plaatsapparaat, verminder de scherpe wachttijden, verbeteren productiecapaciteit.
2. Vermijd kunstmatige die klep door van tin en deelschade en andere kwesties wordt veroorzaakt te barsten.
3. Vermijd bot gebruiken of vouw, geproduceerd door mechanische spanning.
4. Geschikt voor het gebeëindigde van de plaatboog en lijn knipsel.
5. Geschikt voor reepjes van het definitieve knipsel, grondplaat van een mobiele telefoon, PDA, PC-interfacekaart etc.
