PCB routing separator machine voor Depanel,PCB separator
1. Lijst met onderdelen
| I. Hardware | |
| Spindel | Morning Star spindel |
| CCD | Sony 520-lijn industriële camera's |
| LENS | Computa EX2C |
| Schroef. | TBI Precision Ground Ball Screw |
| Gids | HIWIN verruiming Geïmporteerde lineaire geleidingsrails |
| Motor | JiaBao LCF-serie |
| I/O CONTROL CARD | HFC's PCI-9074 |
| De bestuurdercontrolekarte | HFC's PCI-9074 |
| I/O-KAART | PCI-9074-64 stuks/-38 stuks |
| Statisch schoonmaken | STATIC-ST401A-serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Machine-interface | AOC LCD17",Logitech muis |
| 2.software | |
| Controlesysteem | Windows XP Professional (Service3, v.3244) |
| GUI-operatie | Engels Windows XP |
| Programmabewerken | Inline |
| Ziensysteem | CCD AOTU-offset |
| Controlesysteem | F1.2.88 versie |
2. Parameters
| Over het algemeen | |
| Afmetingen ((W*D*H) | 1370 mm*1650 mm*1450 mm |
| Gewicht | 650 kg |
| Hoogteverschuiving | 60 tot 110 mm |
| Manipulator | |
| Motortype | JiaBao-serie |
| Herhaalbaarheid van de positionering | 0.001 mm |
| Werkgebied van de as (max) | 830 mm*580 mm*50 mm |
| Werkplek | |
| Bevestiging van PCB's | Standaard, specialisatie |
| PCB-laden/laden | handleiding |
| PCB-grootte (maximaal) | 420*360 mm |
| PCB-dikte (maximaal) | 5 mm |
| Bevestiging | |
| Stevigheidsbevestiging | Gebruik cliënt-apparaat |
| Bevestigingsbevestiging | machines en toestellen |
| Spindelmotor | |
| Kracht | 150 W |
| Spindel | 60000 tpm/min |
| Bescherm | zelf/windkoeling |
| Vervangingsmachine | Specialisatie |
| Routing-mogelijkheid | |
| Snijtijd ((max.) | 80 mm/s |
| Rijsnelheid ((max.) | 2500 mm/s |
| Precisie van het snijden | 0.01 mm |
| Vacuümsysteem | |
| Vacuümvermogen | 3.5 kW wisselstroom 380V |
| Vacuüm | Ploom |
| Nutsbedrijven | |
| Kracht | 2.0KW AC380V |
| Luchtvoorziening | 4-6 kg/cm2 |
| Programmeren | |
| Programmabewerken | Inline |
| Bewerken van functies | Lijn, boog, cirkel, U-curve |
| Programmaopslag | HDD |
| Ziensysteem | SONE-kleur CCD |
| freesmachine met versnelling | Auto's |
| Vacuüminstelling | Auto's |
| Operatie-monitors | |
| Indicator | Indicator Machinestoat |
| gereedschapscontrole | Levensduur van het apparaat voor automatische detectie, gebruik van tijdtests |
| Motorbescherming | Met oververhitting, overbelasting, laagspanningsbescherming |
| motoroverbelastingcontrole | Heb overbelasting, de lijn is normaal, laagspanningsbescherming functie |
| Werktuig bruikbare tijd | levensduur van het automatische detectietool, |
| Gegevensstatistiek | Afzonderlijk bordmodel, afzonderlijk tellen, verschillende telmethoden |
| Foutrecord | Software registreert automatisch alle alarmen geheugen van machines |
| III. Nauwkeurigheid | |
| Asprecision | 0.001 mm |
| Snijprecisie | 0.1 mm |
| IV. Veiligheid | |
| Bescherming van het werkgebied | Met vier verzegelde beschermingen |
| Doorsensor | Voor- en achterdeuropensensor met micro-schakelaar (facultatief) |
| Stopteknop voor noodgevallen |

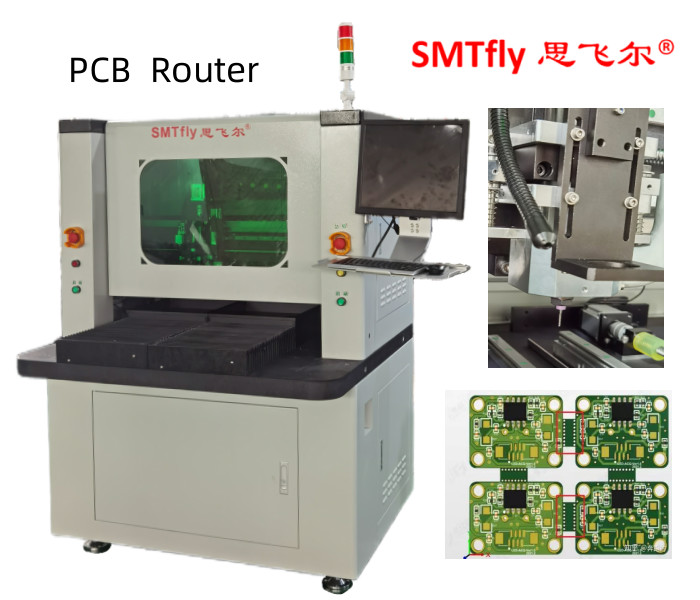

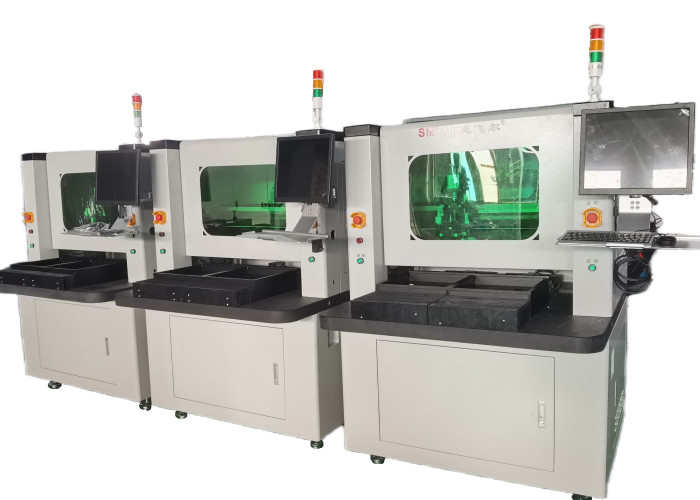

3Foto's:
4Kenmerken:
1Door gebruik te maken van een dubbel glij-in-plaats-apparaat, vermindert de snijtijd de wachttijden, verhoogt de productiecapaciteit.
2. Vermijd kunstmatige flap veroorzaakt door het kraken van tin en onderdeel beschadiging en andere problemen.
3Vermijd stomp of gevouwen materiaal, veroorzaakt door mechanische spanningen.
4. Geschikt voor het afgeronde boog- en lijnsnijden van platen.
5Geschikt voor kleine stukjes van het eindsnijwerk, basisplaat van een mobiele telefoon, PDA, PC-interface kaart enzovoort.
