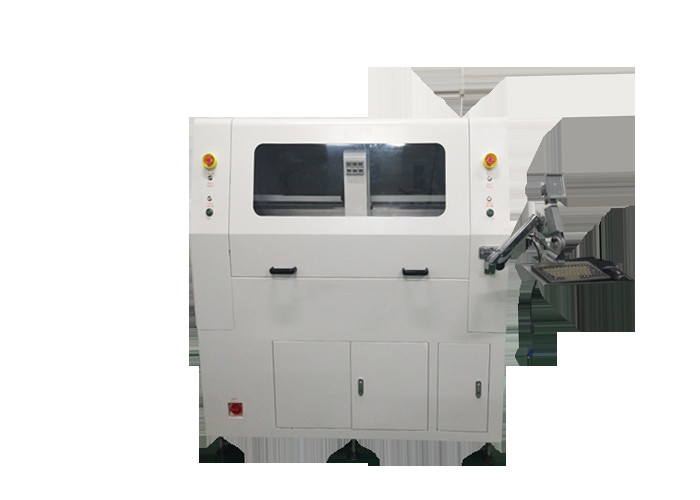

PCB-scheidingsmachine PCB CNC-router met Morning Star-spindel bij 50000 tpm / min
1. Onderdelenlijst
| ik. Hardware | |
| SPINDEL | morgenster spindel |
| CCD | Sony 520 lijn industriële camera's |
| LENS | computer EX2C |
| Schroef | TBI Precisie geslepen kogelomloopspindel import |
| Gids | HIWIN verbreding Geïmporteerde lineaire geleiderail |
| MOTOR | Jiabao LCF-serie |
| I/O-CONTROLEKAART | HFCPCI-9074 |
| BESTUURDERSCONTROLEKAART | HFCPCI-9074 |
| I/O-KAART | PCI-9074-64st/-38st |
| Statische opruiming | STATIC-ST401A-serie |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Machine-interface | AOC LCD17-inch Logitech-muis |
| 2.software | |
| Controle systeem | Windows XP Professional (Service3,v.3244) |
| Operatie GUI | Engelse Windows XP |
| Programma bewerken | In lijn |
| Visie systeem | CCD AOTU-offset |
| Controle systeem | F 1.2.88-versie |
2. Parameters
| Algemeen | |
| Afmetingen (B*D*H) | 1370mm*1650mm*1450mm |
| Gewicht | 650KG |
| Hoogte offset | 60 ~ 110 mm |
| Manipulator | |
| Motortype | Jiabao-serie |
| Herhaalbaarheid van positionering | 0,001 mm |
| As werkgebied (max) | 830mm*580mm*50mm |
| Werkstation | |
| PCB-bevestiging | standaard, specialisatie |
| PCB laden/lossen | handmatig |
| PCB-grootte (max) | 320*320mm (zou kunnen worden aangepast maken) |
| Printplaat dik (max) | 5mm |
| Bevestiging | |
| Stijfheid bevestiging | armatuur op maat maken |
| Fixatie fixatie | machines |
| Spilmotor | |
| Stroom | 400W |
| Spil | 50000 tpm/min |
| Beschermen | zelf-/windkoeling |
| Wissel mes | specialisatie |
| Routeringsmogelijkheden | |
| Snijsnelheid (max.) | 80 mm/sec |
| Rijsnelheid (max.) | 2500 mm/sec |
| Precisie van snijden | 0,01 mm |
| Vacuüm systeem | |
| Vacuüm vermogen | 3,5 kW wisselstroom 380 V |
| Vacuüm | schietlood |
| Nutsvoorzieningen | |
| Stroom | 2.0KW AC380V |
| Luchttoevoer | 4-6KG/cm2 |
| Programmeren | |
| Programma bewerken | In lijn |
| Functie bewerken | Lijn, boog, cirkel, U-kromme |
| Programma opslag | HDD |
| Visie systeem | SONE-kleuren-CCD |
| frees offset | AUTO |
| Vacuüm opstelling | AUTO |
| Operatie monitoren | |
| Indicator | Indicator Machinestatus |
| gereedschap controleren | Automatische detectie levensduur van het gereedschap, het gebruik van tijd testen |
| Motor beschermen | Heb oververhitting, overbelasting, laagspanningsbeveiligingsfunctie |
| controle op overbelasting van de motor | Heb overbelasting, de lijn is normaal, laagspanningsbeveiligingsfunctie |
| Tool bruikbare tijd | Levensduur automatische detectie, |
| Gegevens statistiek | Apart bordmodel, scheidend tellen, diverse telmethodes |
| Foutregistratie | De software registreert automatisch alle alarmgeheugens van machines |
| III.Nauwkeurigheid | |
| As precisie | 0,001 mm |
| Snijprecisie | 0,1 mm |
| IV.Veiligheid | |
| Werkgebied beschermen | Met vier verzegelde bescherming |
| Deur sensor | Microschakelaarsensor veiligheidsdeur voor en achter (optioneel) |
| Noodstop knop |
3. Voordelen:
1. Gebruik een dubbel op zijn plaats geschoven apparaat om de snijwachttijden te verminderen en de productiecapaciteit te vergroten.
2. Vermijd kunstmatige flap veroorzaakt door het barsten van tin en schade aan onderdelen en andere problemen.
3. Vermijd het gebruik van bot of vouwen, veroorzaakt door mechanische belasting.
4. Geschikt voor de afgewerkte plaatboog en lijnsnijden.
5. Geschikt voor kleine stukjes van het uiteindelijke snijden, basisplaat van een mobiele telefoon, PDA, pc-interfacekaart, enzovoort.
4. Eigenschap:
1.X10 ingezoomde afbeelding maakt programmeren eenvoudiger en verhoogt de nauwkeurigheid van puntinstelling.
2.Twee schuiftafels zorgen voor gelijktijdige in- en uitbeweging om de overstagtijd te verkorten voor een betere productiviteit.
3.AUTO MARK offset-systeem.CCD-afbeelding kan het pad of de routing controleren en simuleren om onnodige fouten te verminderen voordat wordt gesneden.
4. Heeft een controle van de levensduur van de freesbit en een alarmsysteem om de operator eraan te herinneren de freesbits te wijzigen wanneer het 120M snijden is voltooid.En freesbit eerste 2 mm snijdt het eerste freespunt, de middelste 2 mm snijdt het tweede freespunt, de laatste 2 mm snijdt het derde freespunt om de levensduur te verlengen.
5. CCD-afbeelding kan het pad of de routering controleren en simuleren om onnodige fouten te verminderen voordat wordt gesneden.
5. Gedetailleerde foto:
