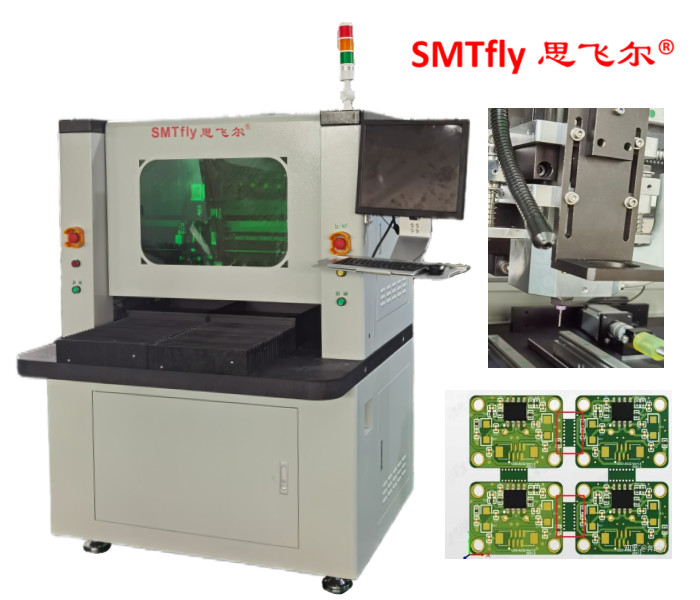

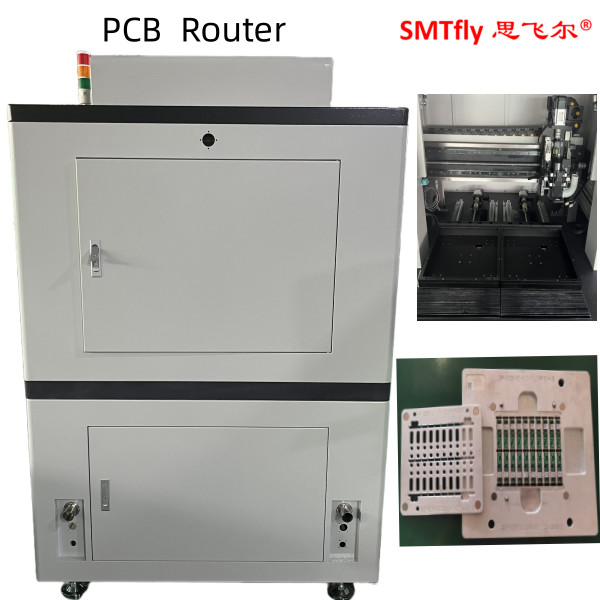

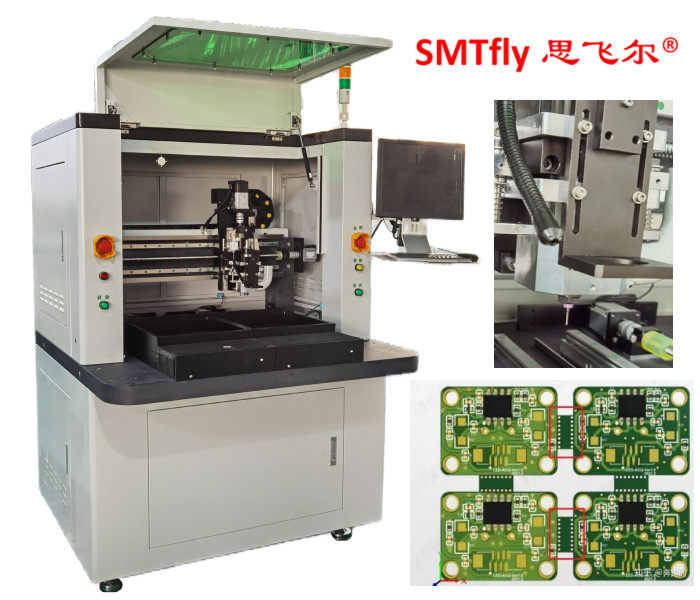

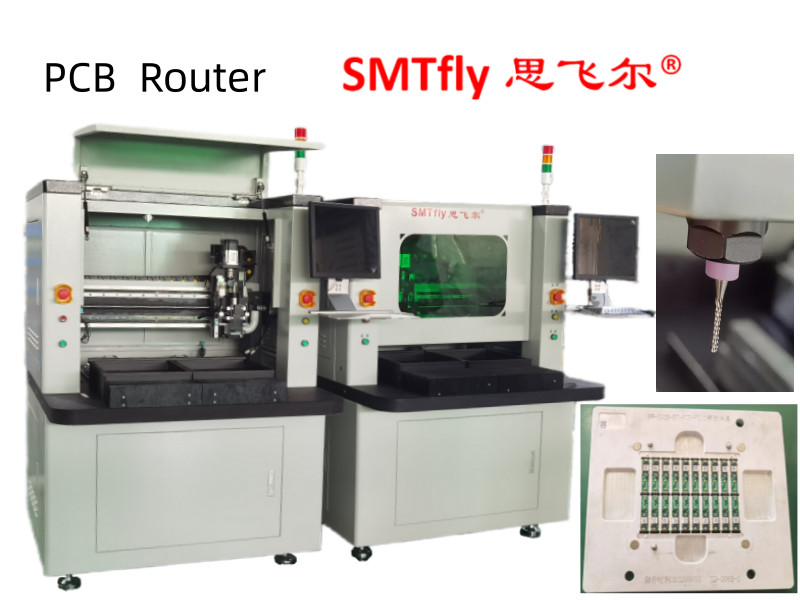

PCB Depaneler PCB routing machine voor freesverbindingen FR4/CEM/MCPCB boards
Specificatie van de PCB-afschilder:
| Model | CW-F01-S |
| Standaard werkgebied | 350 x 350 mm |
| Kracht | 220V, 4,2 kW |
| Herhaalbaarheid van de manipulator | ±0,02 mm |
| Resolutie | ±0,01 mm |
| Plaats van de raad | Dual-werkstation met nest- of speldbevestiging |
| Panellocatie | met een gewicht van niet meer dan 10 kg |
| Verladen | Handleiding |
| Uitladen | Handleiding |
| Panelgrootte | 450 x 350 mm |
| Paneldikte | 00,5-3,5 mm |
| Spindelmotor | 0.5kW Morning Star Spindle |
| Gereedschapsverandering | Handleiding |
| Stoffiltratiesysteem | 3 kW stofzuiger |
| Ziensysteem | Hoogresolutie CCD-videocamera |
| Programmeren | Geassisteerd visie-onderwijs van punt tot punt |
| Bewerking Functie | Droog rijden visie-ondersteunde / testrijden modus |
| Gewicht van de machine | 500 kg |
| Afmetingen van de machine | 113*140*108cm |
Beschrijving van de PCB-aflevering:
Dit is een nieuwe reeks Router Machine. Het is een stand-alone router machine speciaal ontworpen om route (depaneliseren) printed circuit board assemblies (PCBA) in individuele assemblies.Het systeem is de snelste router ter wereld met een cyclus van 1.5 seconden per tab.
Het kan grotere PCB's opnemen in zijn twee tafelconfiguratie met een maximale paneelgrootte van 450 mm x 350 mm.
Een nieuwe grafische gebruikersinterface (GUI) -software biedt gebruiksvriendelijke "visuele" programmering voor snelle en nauwkeurige online programmering.
Gerber-bestanden kunnen in de software worden geïmporteerd voor eenvoudiger programma's.
Ons voordeel:
1 verwerking van textiel, verwerking van textiel, verwerking van textiel
2. Technische ondersteuning op de dag van de afspraak
3- Beperk de behandeling van klachten, een half uur terug naar klanten
4Depanel Experts, het aanbieden van professioneel PCB-subprogramma
5Een betrouwbare machinefabrikant, we krijgen experts- 15, elk heeft meer dan 6 jaar ervaring, de kwaliteit van de apparatuur zal bevredigend zijn.
