PCB Depaneler PCB routing machine voor freesverbindingen FR4/CEM/MCPCB boards
Specificatie van de PCB-depaneler
| Model | CW-F01-S |
| Standaard werkgebied | 350 x 350 mm |
| Kracht | 220V, 4,2 kW |
| Herhaalbaarheid van de manipulator | ±0,02 mm |
| Resolutie | ±0,01 mm |

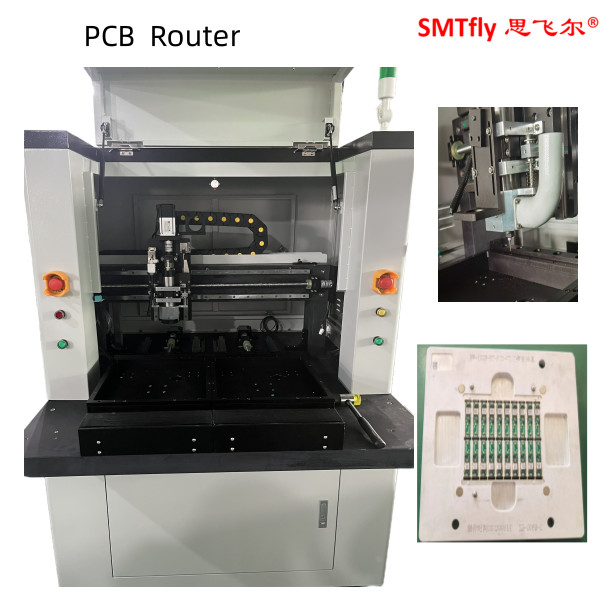

| Plaats van de raad | Dual-werkstation met nest- of speldbevestiging |
| Panellocatie | met een gewicht van niet meer dan 10 kg |
| Verladen | Handleiding |
| Uitladen | Handleiding |
| Panelgrootte | 450 x 350 mm |
| Paneldikte | 00,5-3,5 mm |

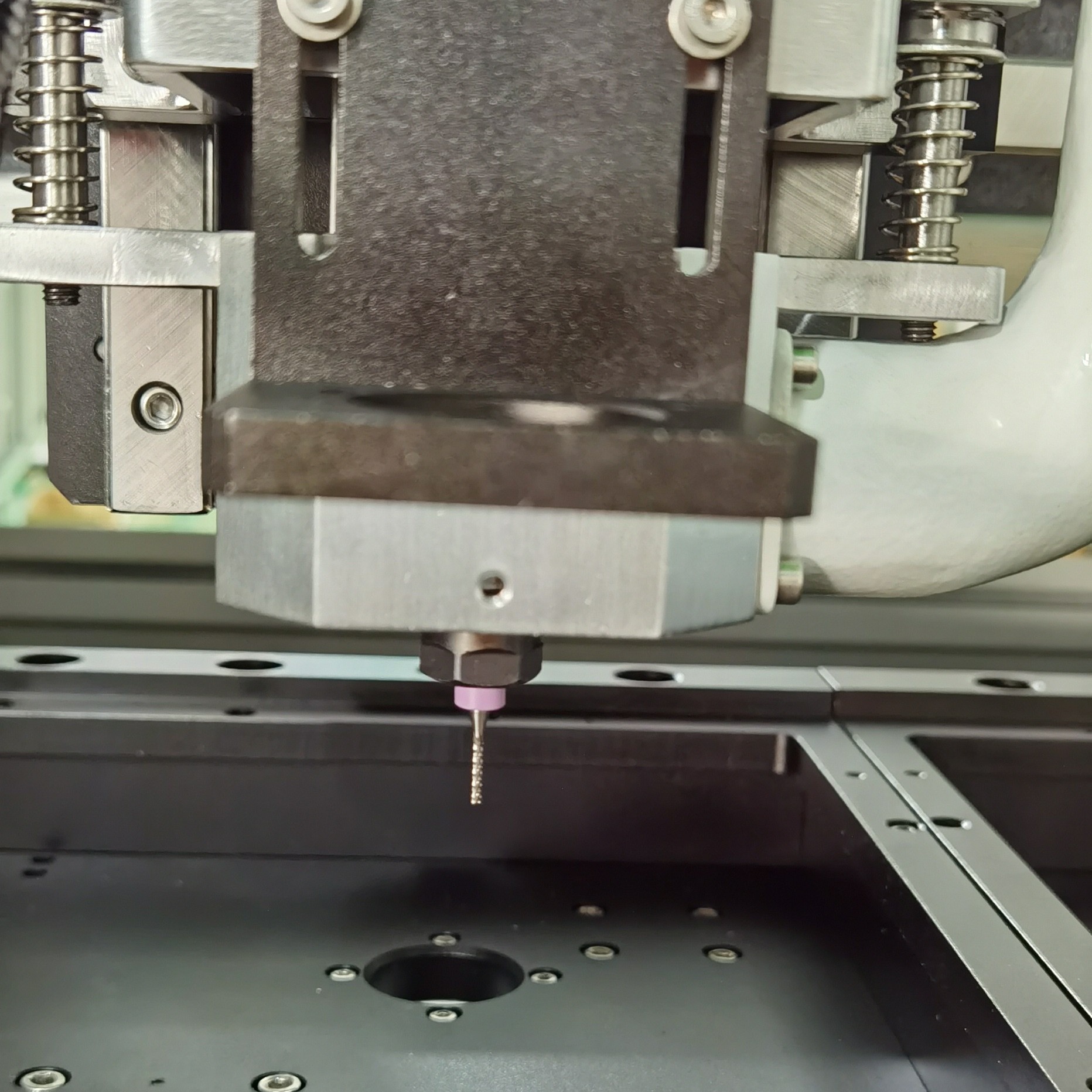

| Spindelmotor | 0.5kW Morning Star Spindle |
| Gereedschapsverandering | Handleiding |
| Stoffiltratiesysteem | 3 kW stofzuiger |
| Ziensysteem | Hoogresolutie CCD-videocamera |
| Programmeren | Geassisteerd visie-onderwijs van punt tot punt |
| Bewerking Functie | Droog rijden visie-ondersteunde / testrijden modus |
| Gewicht van de machine | 500 kg |
| Afmetingen van de machine | 113*140*108cm |
Beschrijving van de PCB-aflevering

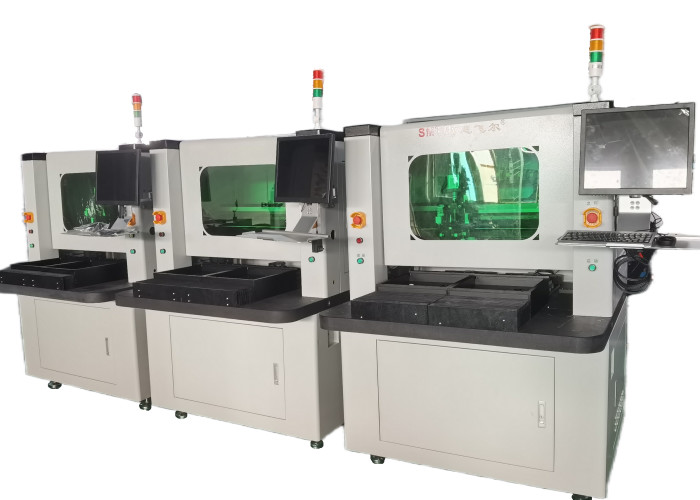

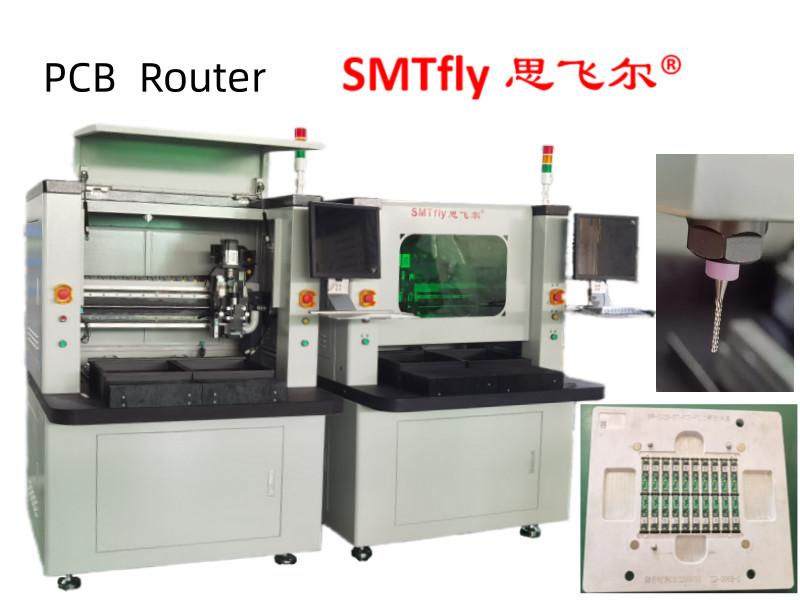

Dit is een nieuwe reeks Router Machine. Het is een stand-alone router machine speciaal ontworpen om route (depaneliseren) printed circuit board assemblies (PCBA) in individuele assemblies.Het systeem is de snelste router ter wereld met een cyclus van 1.5 seconden per tab.
Het kan grotere PCB's opnemen in zijn twee tafelconfiguratie met een maximale paneelgrootte van 450 mm x 350 mm.
Een nieuwe grafische gebruikersinterface (GUI) -software biedt gebruiksvriendelijke "visuele" programmering voor snelle en nauwkeurige online programmering.
Gerber-bestanden kunnen in de software worden geïmporteerd voor eenvoudiger programma's.
Onze dienst:
A. Pre-consultatie:professionele SMT-oplossing voor de volledige lijn;
B. Fabrieksgarantie:Een jaar garantie voor fabrieksservice;
C. Installatie:Installatie en ingebruikname ter plaatse om een soepele productie te garanderen;
D. Technische opleiding:de beroepsopleiding van niveau 1 tot en met niveau 3;
E. Technische ondersteuning: biedt 7 dagen * 24 uur technische ondersteuning;
F. Software-upgrade: bieden levenslange gratis software-upgrades voor alle producten.
