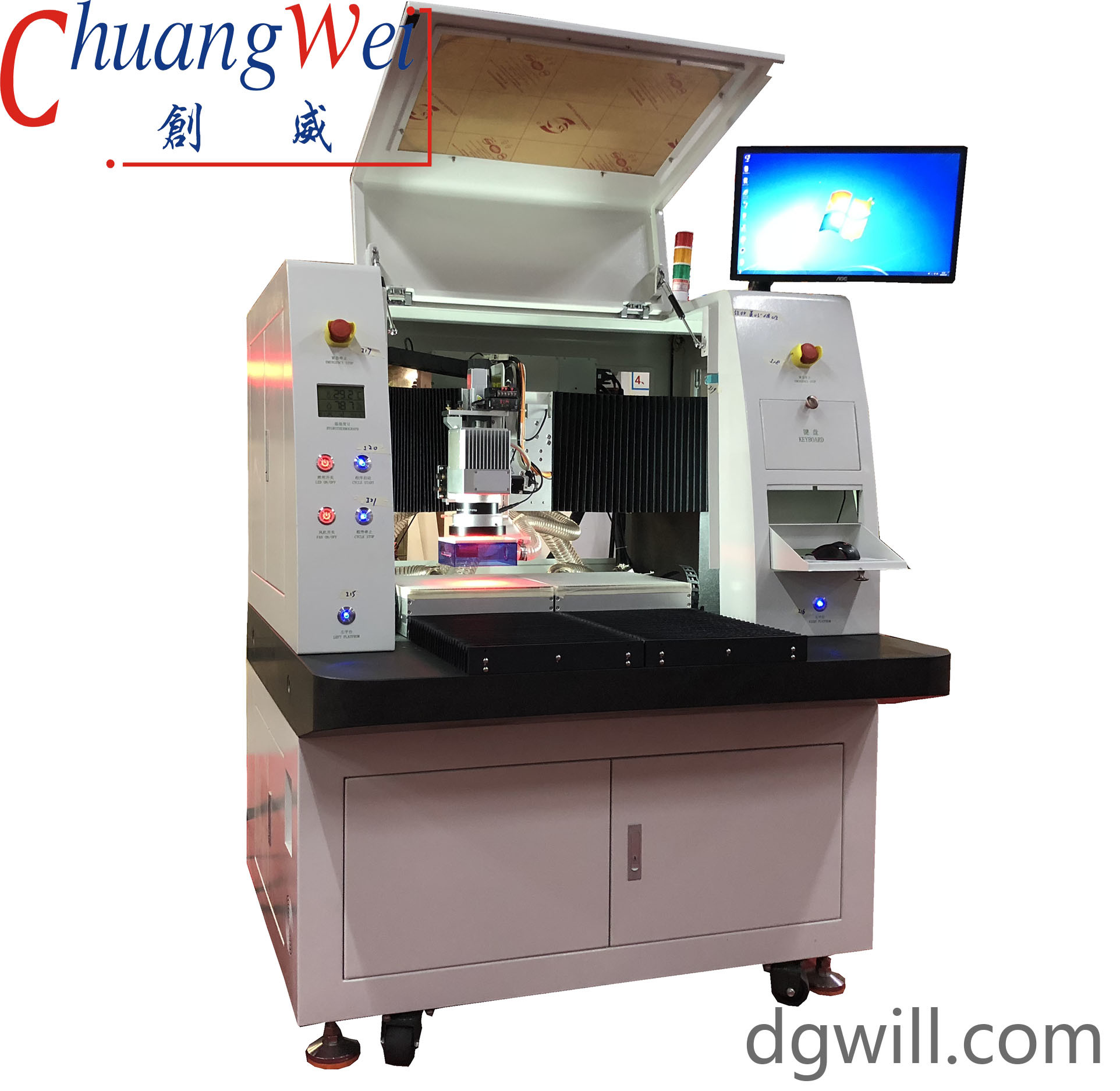

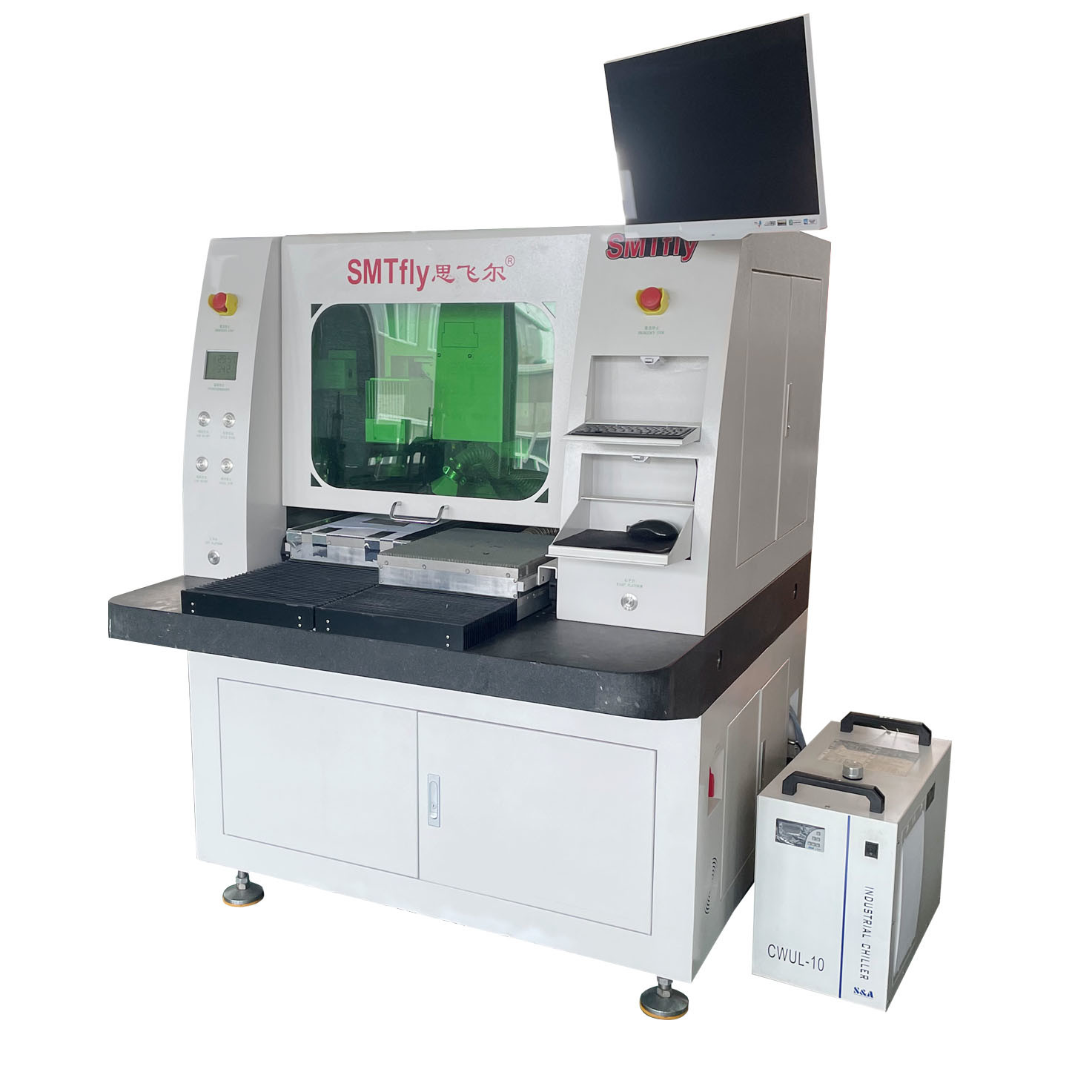

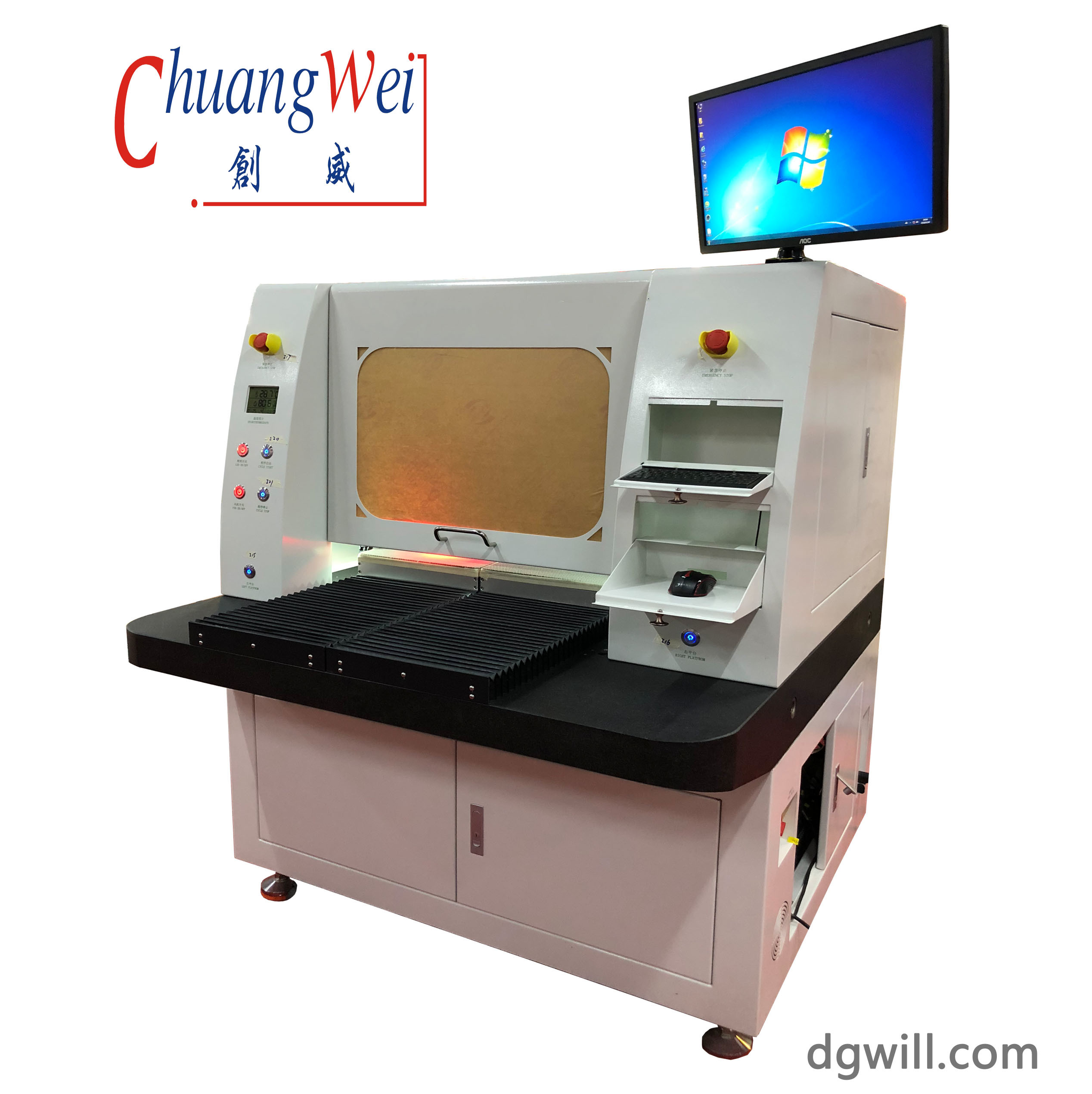

Geen aanrakingsoplossing Dual Table PCB Laser Cutting Machine
Laser pcb-afschilferingsmachine dubbele tafel solid-state UV-lasers machine offline
PCB-lasersnijmachine kenmerken
1. Hoog-precisie: lage drijfkracht galvanometer gecombineerd met snel ijzerloze lineaire motor systeem platform voor snel snijden. Houd hoge precisie in micrometers.
2. Makkelijk te leren: zelfontwikkeld Windows-besturingssysteem, gebruiksvriendelijke Chinese/Engelse interface en vriendelijke weergaven, krachtig en divers, eenvoudig te bedienen.
3. Intelligente geautomatiseerde: met behulp van high-precision CCD om automatisch te lokaliseren en te focussen, is positionering snel en nauwkeurig, zonder handmatige interventie, eenvoudige bediening,realiseert de één-knop modus van hetzelfde typeAutomatische galvanometercorrectie, autofocus, volledige implementatie Automatisering,met behulp van een laserverplaatsingssensor om de hoogte van de scherpstelling automatisch aan te passen aan de tafel, om een snelle uitlijning te bereiken en tijd te besparen.
4Geschikt voor het snijden: FPC, PCB, chip snijden, mobiele telefoon camera module.
Fragmenten, lagen, blokken of geselecteerde gebieden worden rechtstreeks gesneden en gevormd.
Overvolle plastic: producten kunnen in een matrix worden geplaatst voor automatische positionering en snijden, vooral voor fijne, moeilijke en complexe patronen.
5. Hoogwaardige lasers: Het gebruik van vaste UV-lasers van internationale merken, met een goede straalkwaliteit en scherpgestelde plek.,hoge snijkwaliteit, enz.
Parameter van de pcb-lasersnijmachine
| Parameter | ||
Technische parameters | Het hoofd van de laser | 1480 mm*1360 mm*1412 mm |
| Gewicht van de machine | 1500 kg | |
| Kracht | AC220 V | |
| Laser | 355 nm | |
| Laser |
Optogolf 10W (VS) | |
| Materiaal | ≤ 1,2 mm | |
| Precisie | ± 20 μm | |
| Platform | ± 2 μm | |
| Platform | ± 2 μm | |
| Werkgebied | 600*450 mm | |
| Maximaal | 3 kW | |
| Vibratie | CTI (VS) | |
| Kracht | AC220 V | |
| Diameter | 20 ± 5 μm | |
| Omgeving | 20 ± 2 °C | |
| Omgeving | < 60 % | |
| De machine | Marmer | |
Voordelen van de pcb-lasersnijmachine
Hoge precisie CCD automatische positionering, automatische scherpstelling, snelle en nauwkeurige positionering, bespaart tijd en zorgen.
Vriendelijke interface, eenvoudige bediening, gemakkelijk te gebruiken, vrije toepassing; Kleine grootte, bespaart meer ruimte; strenge beveiligingsontwerp;
Verminderen van energieverbruik, kostenbesparing.
Kosteneffectief, snelle snij snelheid, stabiele prestaties.
PCB-lasersnijmachine toepassingen

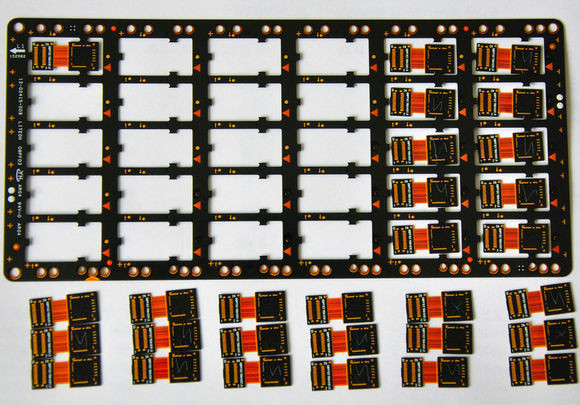

FPC en sommige verwante materialen;
FPC/PCB/Rigid-Flex PCB snijden, snijden van camera-modules.
