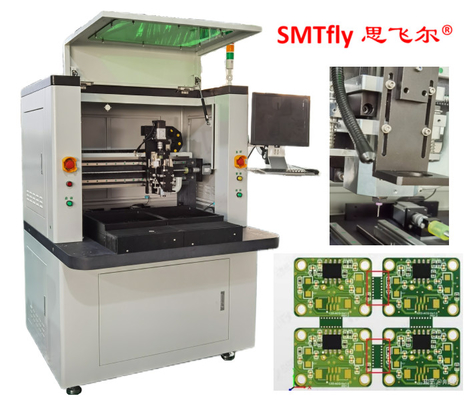

PCB Depaneler PCB routing machine voor freesverbindingen FR4/CEM/MCPCB boards
4.2KW PCB routing machine voor freesverbindingen Panel snijdikte 0,5-3,5 mm
Specificatie van de PCB-afschilder
| Model | CW-F01-S |
| Standaard werkgebied | 350 x 350 mm |
| Kracht | 220V, 4,2 kW |
| Herhaalbaarheid van de manipulator | ±0,02 mm |
| Resolutie | ±0,01 mm |
| Plaats van de raad | Dual-werkstation met nest- of speldbevestiging |
| Panellocatie | met een gewicht van niet meer dan 10 kg |
| Verladen | Handleiding |
| Uitladen | Handleiding |
| Panelgrootte | 450 x 350 mm |
| Dikte van het paneel | 00,5-3,5 mm |
| Spindelmotor | 0.5kW Morning Star Spindle |
| Gereedschapsverandering | Handleiding |
| Stoffiltratiesysteem | 3 kW stofzuiger |
| Ziensysteem | High-resolution CCD-videocamera |
| Programmeren | Geassisteerd visie-onderwijs van punt tot punt |
| Bewerking Functie | Droog rijden visie-ondersteunde / testrijden modus |
| Gewicht van de machine | 500 kg |
| Afmetingen van de machine | 113*140*108cm |
Beschrijving van de PCB-afschilder
Dit is een nieuwe reeks Router Machine. Het is een stand-alone router machine speciaal ontworpen om route (depaneliseren) printed circuit board assemblies (PCBA) in individuele assemblies.Het systeem is de snelste router ter wereld met een cyclus van 1.5 seconden per tab.
Het kan grotere PCB's opnemen in zijn twee tafels met een maximumpaneelgrootte van 450 mm x 350 mm.
Een nieuwe grafische gebruikersinterface (GUI) -software biedt gebruikersvriendelijke "visuele" programmering voor snelle en nauwkeurige online programmering.
Gerber-bestanden kunnen in de software worden geïmporteerd voor eenvoudiger programma's.
PCB Router Depaneling Machine CW-F01 Kenmerk:
De detectie van gebroken gereedschap en de functie voor automatische gereedschapswisseling zorgen voor de continue werktijd van de machine en verminderen de moeilijkheid van de bediening.
Het marmeren werkoppervlak zal nooit vervormd worden, wat de vlakheid van de apparatuur garandeert en de apparatuur stabieler laat werken.
Internationaal CE-certificaat, in overeenstemming met ergonomische werking;
Plattformservo-aandrijving, snellere snelheid en hogere precisie;
visuele intelligente positionering, automatische correctie van afwijkingen;
De software is gemakkelijk te leren en te bedienen met eenvoudige training;
Veiligheidsdeursensor, open automatisch alarm en stop;
Taiwan spindle, hoge snelheid, laag geluid; de machine draait met hoge snelheid, stabiel en niet trilt.
Onze dienst:
A. Pre-consultatie:professionele SMT-oplossing voor de volledige lijn;
B. Fabrieksgarantie:Een jaar garantie voor fabrieksservice;
C. Installatie:Installatie en ingebruikname ter plaatse om een soepele productie te garanderen;
D. Technische opleiding:de beroepsopleiding van niveau 1 tot en met niveau 3;
E. Technische ondersteuning: biedt 7 dagen * 24 uur technische ondersteuning;
F. Software-upgrade: bieden levenslange gratis software-upgrades voor alle producten.
