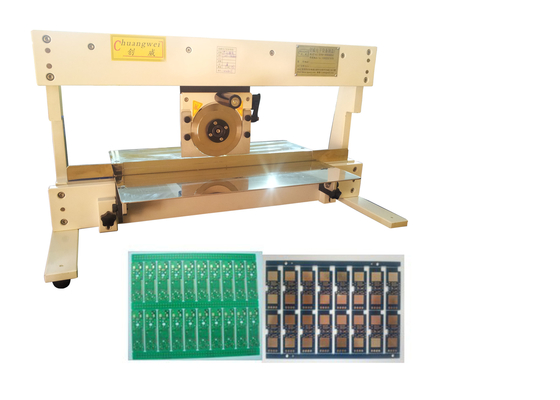

Handmatige scheiding van PCB-paneel voor 460 mm lange PCB en LED-paneel
Specificatie:
|
Model |
SMTvlieg-1M |
|
Max. pcb-snijlengte (mm) |
460/700/1000/1500 |
|
PCB-snij snelheid (mm/s) |
handleiding |
|
Afscheidingsdikte (mm) |
0.6~3.5 |
|
pcb-snijmachine Grootte (mm) |
400*780*480 |
|
PCB-separator Gewicht (kg) |
55 |
|
Hardheid van het blad (HB) |
540 tot en met 567 |
|
Hardheid van het blad (HRC) |
60 tot 63 |
|
Werktijd van het blad voor metaal (jaar) |
0.5 |
|
Werkingsduur van het blad voor PCB (jaar) |
1 |
|
Garantie (jaar) |
1 |
|
Levering (dag) |
binnen 5 dagen |
|
Min. Orde (set) |
1 |
|
Vermogen (set) |
1000 stuks per jaar |
Gedetailleerde productbeschrijving:
1. Voor elektronica, mobiele telefoons, computers, PCB, FPC (flexible printed circuit board), LED.
2. Vorm maken van SKH-11 staal, Blade is SKH-9 (uit Japan), Rigoureus werk!
Technische kenmerken
Structurele precisie, de belasting gelijkmatig, om interne spanning te elimineren.
Veilig en gemakkelijk te bedienen.
3. Voor elektronica, mobiele telefoons, computers, PCB, FPC (flexible printed circuit board)
Kenmerken:

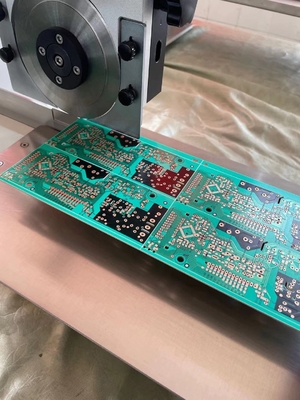

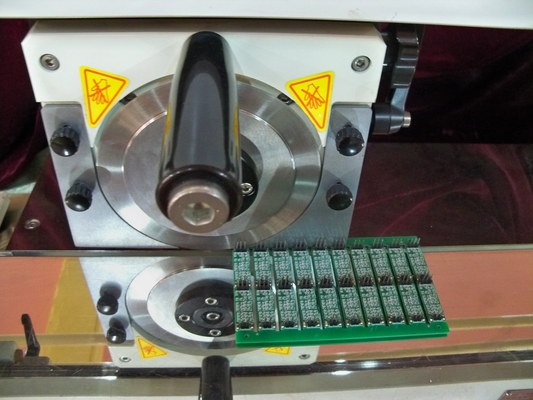

SMTvlieg-1M scheidt zowel kleine als grote vooraf gescoreerde PCB's. De tafel en de rest kunnen continu worden aangepast aan de meest geschikte werkpositie.De spleet tussen het lineaire lemmet en de rest kan worden ingesteld om ervoor te zorgen dat de zijkanten strips vallen door en worden gesorteerdHet PCB wordt met zijn vooraf gescoreerde groef op het lineaire blad geplaatst en het cirkelvormige blad wordt vervolgens met de hand over het PCB getrokken.De afstand tussen de bovenste gids en het lineaire blad is verstelbaar om ervoor te zorgen dat het PCB alleen in de vooraf gesorteerde groef wordt gescheiden . De vooraf gesorteerde groeven kunnen worden onderbroken door een aantal uitsnijdingen. Als componenten boven de groeven uitsteken, moet het lineaire lemmet worden weggelaten. In dat geval neem dan contact met ons op.
Let op:
Voor het scheiden van eenvoudige panelen of het afsnijden van margeafval zijn vaak ronde messen voldoende.Een betere kwaliteit kan worden bereikt indien de scheiding gelijktijdig met lineaire messen over de gehele lengte van het bord wordt uitgevoerd (e.g. CWVC-3 CWVC-2L CWVC-450 CWVC-480).
Voor meer informatie kunt u contact met ons opnemen:
Email: sales@dgwill.com
Wechat/Skype: +86 18166146357
24 uur service, welkom bij het onderzoek!!
