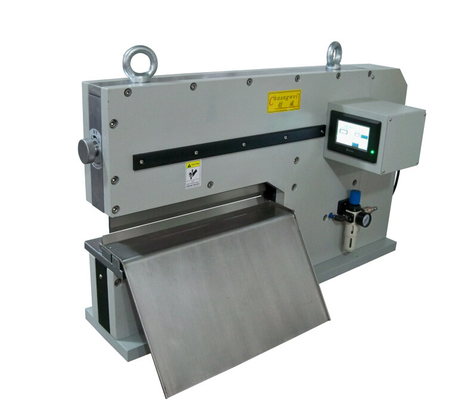

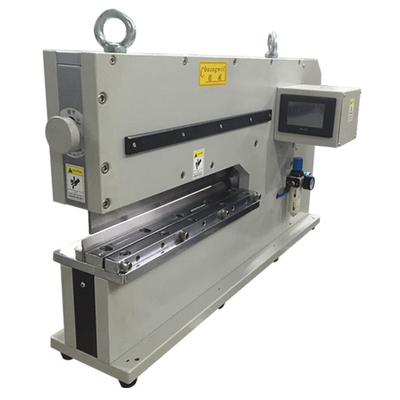

Lineaire PCB-afscheidingsborden met stressvrije schommelbeweging
specificaties van het pcb-paneel:
|
Model: |
SMTvlieg- 450 |
|
De maximale snijlengte: |
450 |
|
De grootte van de pcb-afschilders: |
780 mmx500 mmx620 mm |
|
De maximale snijdikte: |
0.3-3.5 mm |
|
Werkgebied: |
330*220 mm |
|
Gewicht van de pcb-afschilders: |
185 kg |
Ons concurrentievoordeel:
Pneumatisch aangedreven en elektrisch bediend
De machine is pneumatisch aangedreven en elektrisch bediend. De rechte messeparatormachines zijn ontworpen om voorgesneden panelen zorgvuldig te scheiden, zonder buiging of spanningsstress.Zelfs
gevoelige SMD-componenten zoals keramische condensatoren worden niet beschadigd door het afzonderlijke proces.Door het speciale ontwerp van de messen kunnen ook planken met hoge componenten dicht bij de randen worden veilig gescheidenOp basis van een beproefde methode van scheiding worden de panelen in de groef met een wigvormig mes gesneden.Hierdoor kunnen planken met een dikte van minder dan 1 mm veilig en zonder spanning worden gescheiden..
Toepassingen:
Het snijden van de aluminiumplaten, FR4, glasvezels, pcba, etc.
Laat een bericht achter op de e-mail:s1@dgwill.com
Kenmerken:
Ideaal voor dikke PCB's
Kan worden gebruikt met aluminium, FR4, CEM3 en andere substraten
Het gelijke tempo met de productie van middelgrote tot grote hoeveelheden
Flexible of ultradunne PCB's in panelen
Dichtbevolkte PCB's met onderdelen die te dicht bij de scorelijn liggen om door standaarddenanelers te worden behandeld
Aluminium en gemetalliseerde substraten (naast FR4, CEM3, enz.)
PCB's worden gescheiden door de CWVC-450 dubbel wigvormige messen in één zachte schommelbeweging die het paneel langs de scorelijn scheert, zonder stress of schade aan de PCB's of componenten.Zelfs bij het verwerken van gemetalliseerde circuitboards zoals die met warmteopwekkende LED's die warmteverspreidende metalen binnenste lagen vereisen, zal deze machine gemakkelijk de sneeuw maken..
SMTfly-450 pcb depanel snijdt ook flexibele en ultradunne PCB's (tot 0,5 mm dik) schoon, zonder scheuren of scheuren, zelfs wanneer gevoelige componenten zoals delicate keramische condensatoren,zijn gemonteerd binnen 0De lineaire, in plaats van cirkelvormige, snijvlakken zorgen voor snellere scheiding zonder extra spanning.

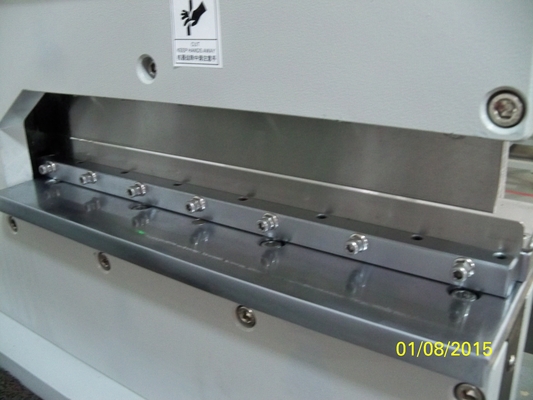

De lineaire snijbladen van de CWVC-450 worden met behulp van een knop aan de bovenkant van de machine met de scorelijn van het paneel uitgelijnd.De nauwe scheiding tussen de bovenste en onderste lemmen (maximaal 4 mm) beschermt de bediener tegen de lemmenkanten
Voordelen:
1Het snijvermogen is één segmentatie per seconde, gereguleerd door een pneumatische pedal.
2De start van de snijmachine is passief, zodat de snijtouw en de positie veilig onder controle zijn.
3Met het snijden van niet-roller (cirkelvormig mes, rechte mes) is er geen stof, geen motor aandrijving en geen vervuiling van koolstofpoeder.
4Met het niet-wrijvende type snijden, is er geen metaal residu.
5Het lemmet kan 600000 keer zonder stroomvoorziening worden gebruikt, waardoor verlies en vervanging van elektrische producten voorkomen worden.
6De machine gebruikt een luchtcompressor van 5-7 kg zonder specifieke snijplaats en wordt onderhouden door het uiterlijk met de roestvrije olie te vegen.
