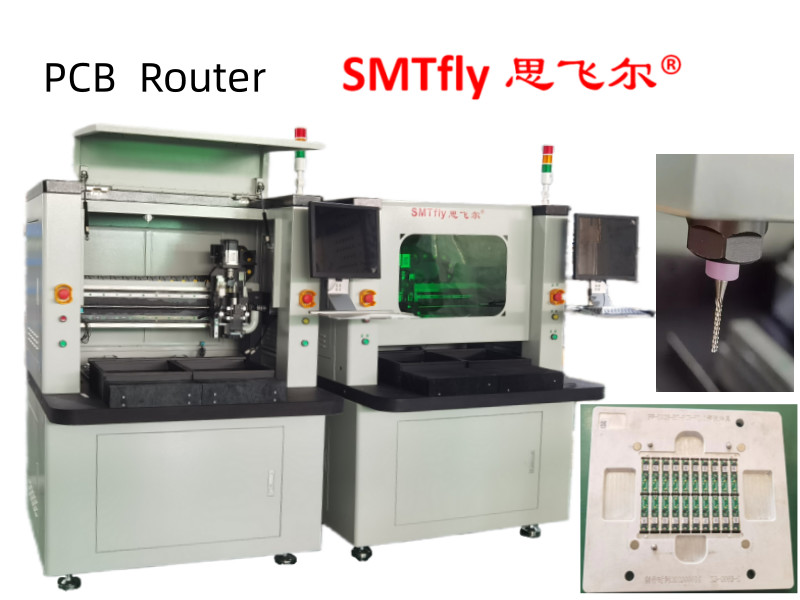

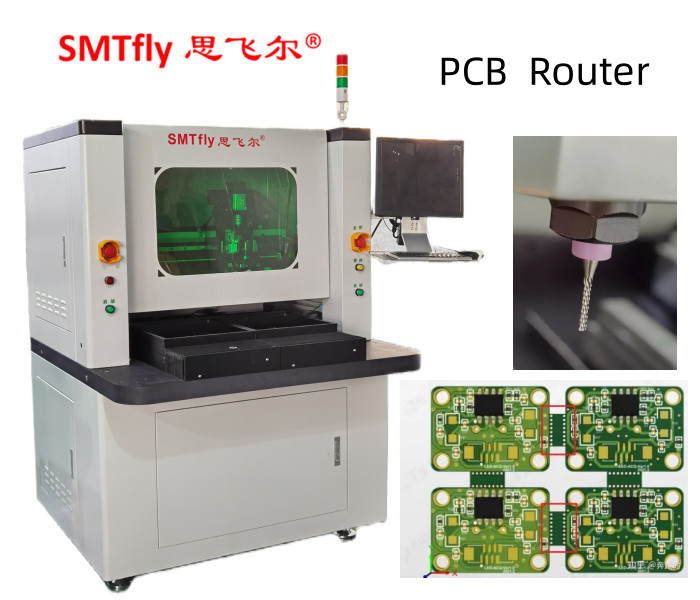

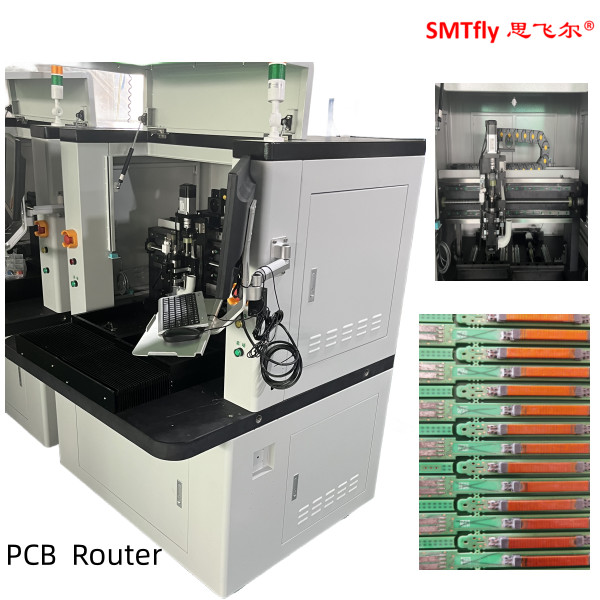

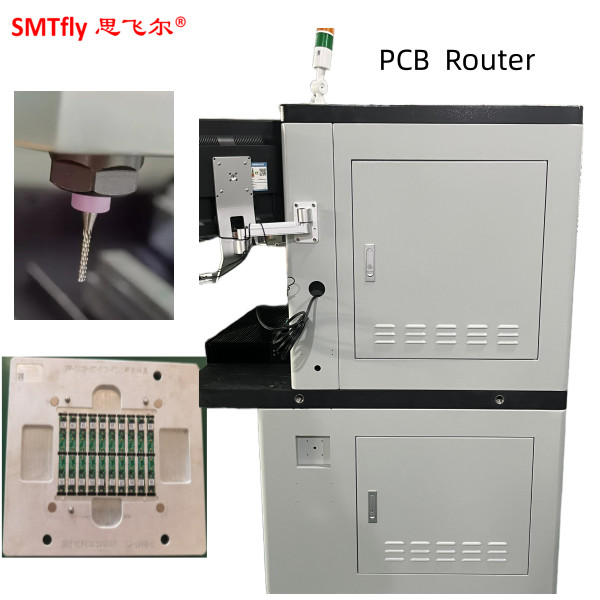

PCB-afsplitsing voor de computerindustrie met 0,001 mm asprecision
Hardware
SPINDLE Morning Star spindel en omvormer
CCD: Sony 520 lijn industriële camera's
LENS: Computar EX2C
Schroef: TBI Precision Ground Ball Screw
Gids: HIWIN verruiming Geïmporteerde lineaire geleidingsrails
Motor: JiaBao LCF serie
I/O CONTROL CARD: HFC PCI-9074
HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074: HFC-PCI-9074
I/O CARD: PCI-9074-64 stuks/-38 stuks
Statische schoonmaak: STATIC-ST401A-serie
Computer: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Machine-interface: AOC LCD17",Logitech muis
software
| Controlesysteem | Windows XP Professional (Service3, v.3244) |
| GUI-operatie | Chinese Windows XP |
| Programmabewerken | Inline |
| Ziensysteem | CCD AOTU-offset |
| Controlesysteem | F1.0.2 versie |
Prestatieparameters
Over het algemeen
Afmetingen ((W*D*H): 1220mm*1450mm*1420mm
Gewicht: 550 kg
Hoogteverschuiving: 60~110 mm
Manipulator
Motortype: JiaBao-serie
Herhaalbaarheid van de positionering: 0,001 mm
Werkgebied van de as (max.): 680 mm*360 mm*50 mm
Werkplek
PCB-binding: standaard, specialisatie
Laad/ontladen van PCB's: handleiding
PCB-grootte (maximaal): 322 mm*322 mm
PCB-dikte (maximaal): 5 mm
Bevestiging
Stevigheidsbevestiging: standaard
Bevestigingsmiddelen: machines
Spindelmotor
Vermogen: 400 W
Spindel: 50000 t/min
Bescherm: zelf/windkoeling
Veranderaar: specialisatie
Routing-mogelijkheid
Snij snelheid (max.): 100 mm/s
Rijsnelheid (max.): 3000 mm/s
Precisie van het snijden:0.01 mm
Vacuümsysteem
Vacuümvermogen:2.2 kW wisselstroom 380 V
Vacuümpomp
Nutsbedrijven
Vermogen: 2,2 kW AC380V
Luchtvoorziening: 2-5 kg/cm2
Programmeren
Programmabewerking: Inline
Bewerking van functie: Lijn, boog, cirkel, U-curve
Programma opslag: HDD
Ziensysteem: SONE kleur CCD
Verplaatsing van de freesmachine: AUTO
Vacuüminstelling: AUTO
Operatie-monitors
Indicator: Indicator Machinestoat
Werktuigcontrole: automatische detectie van de levensduur van het werktuig, het gebruik van tijdtesten
Motorbescherming: heeft een oververhitting, overbelasting, laagspanningsbescherming
Motoroverbelastingcontrole: Overbelasting, de lijn is normaal, laagspanningsbescherming
Werktuig bruikbare tijd: automatische detectie werktuig levensduur,
Gegevensstatistiek: gescheiden bordmodel, gescheiden telling, diverse telmethoden
Foutrecord: Software registreert automatisch alle alarmen in het geheugen van machines
III. Nauwkeurigheid
Asnauwkeurigheid: 0,001 mm
Snijnauwkeurigheid: 0,1 mm
IV. Veiligheid
Bescherming van het werkterrein: met vier afgesloten beschermingsstukken
Doorsensor: voor- en achterdeur met micro-schakelaar (facultatief)
Stopteknop voor noodgevallen
3.Functiebeschrijving
1) X10 zoom-in beeld maakt programmeren eenvoudiger en verhoogt de nauwkeurigheid van puntinstelling
2) Twee schuiftafels zorgen voor een gelijktijdige in- en uitbeweging om de aan- en uitschakeltijd te verkorten voor een betere productiviteit.
3) AUTO MARK offset system.CCD beeld kan het pad of routing controleren en simuleren om onnodige fouten te verminderen voordat het snijden
4) Routng bit automatisch opheffen en verschuiven naar het volgende geprogrammeerde punt dan snijden om de levensduur van routing bit te verlengen
5) Ontwerp van veiligheidsduren voor de industrie
6) CCD-beeld kan het pad of de routing controleren en simuleren om onnodige fouten te verminderen voordat het wordt gesneden
4.Toepassing
boor
